| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-एसआर304.25-2016-ए6 |
| एमओक्यू: | 4000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 4Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

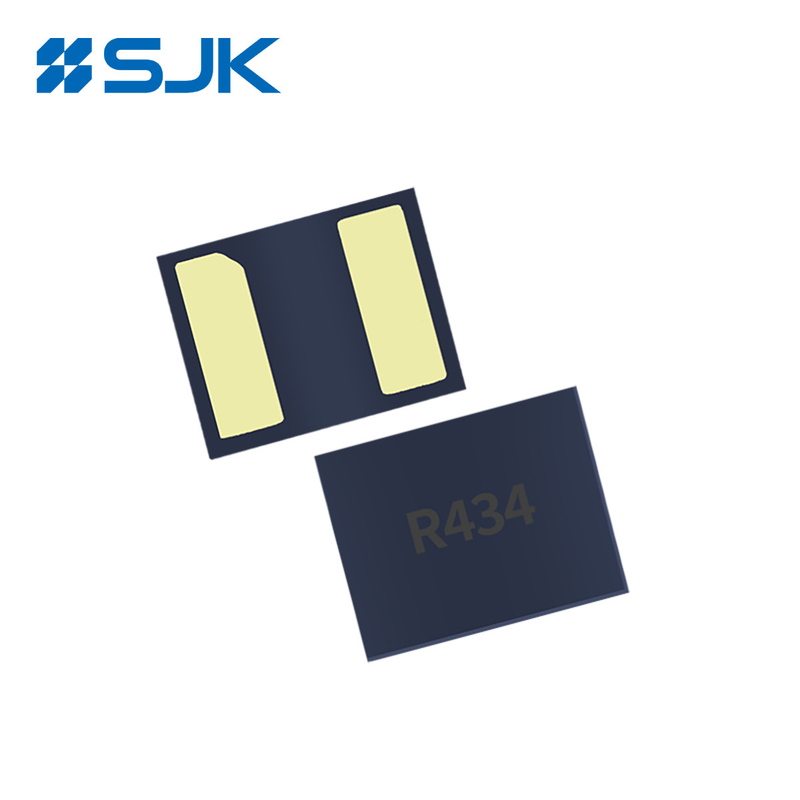

2016 2 पिन SAW रेज़ोनैटर 304.25MHz ±100KHz के साथ
विशेषताएं
1-पोर्ट SAW रेजोनरेटर
एसएमटी के लिए सीएसपी पैकेज
पैकेज आकार 2.0x1.6x0.9 मिमी
इलेक्ट्रोस्टैटिक संवेदनशील उपकरण
आवेदनः ऑटोमोटिव इलेक्ट्रॉनिक्स, रिमोट कंट्रोल, सुरक्षा अलार्म आदि।
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| पद | न्यूनतम | विशिष्ट | अधिकतम | इकाई | |
| केंद्र आवृत्ति | पूर्ण आवृत्ति | 315, 433.92, या अन्य आवृत्ति | मेगाहर्ट्ज | ||
| आवृत्ति सहिष्णुता | ±100 | KHz | |||
| सम्मिलन हानि (मिनट) | 1.3 | 2.2 | डीबी | ||
| गुणवत्ता कारक | अनलोड किया गया Q | 12000 | |||
| 50Ω भारित Q | 1500 | ||||
| तापमान स्थिरता | टर्नओवर तापमान | 10 | 25 | 40 | °C |
| कारोबार की आवृत्ति | Fc | ||||
| आवृत्ति तापमान गुणांक | 0.032 | पीपीएम/°सी | |||
| उम्र बढ़ने की आवृत्ति | पहले वर्ष के दौरान पूर्ण मूल्य | ₹10 | पीपीएम/वर्ष | ||
| किसी भी दो पिनों के बीच डीसी इन्सुलेशन प्रतिरोध | 1.0 | MΩ | |||
| आरएफ समकक्ष आरएलसी मॉडल | गति प्रतिरोध | 12.196 | 18 | ओ | |
| गतिशील प्रेरण | 183.82 | 110.2 | μH | ||
| गतिशील क्षमता | 0.733 | fF | |||
| स्थिर क्षमता | 1.45 | 2.23 | 2.05 | पीएफ | |
| परिचालन तापमान | -40 | +85 | °C | ||
| भंडारण तापमान | -55 | 125 | °C | ||
| डीसी वोल्टेज | 10 | वी | |||

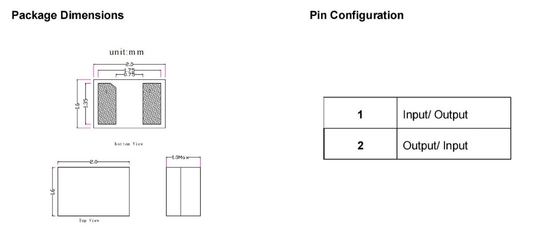

आयाम [मिमी]
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
