| ब्रांड नाम: | SJK |
| मॉडल संख्या: | SiT8209AC-23-25E-156.000000T |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kpcs/Reel या 1Kpcs/Reel |
| भुगतान की शर्तें: | टी/टी |

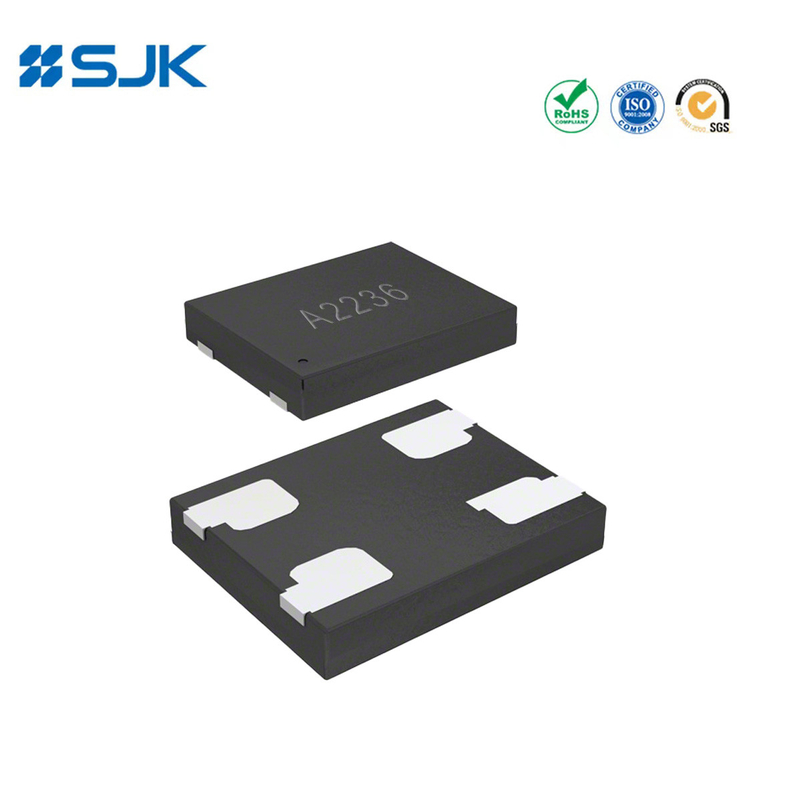

एसजेके8209 2520 उच्च आवृत्ति 80 से 220 मेगाहर्ट्ज के साथ एमईएमएस ऑसिलेटर दूरसंचार, नेटवर्क के लिए उच्च प्रदर्शन ±10 से ±50 पीपीएम
विशेषताएं
80.000001 और 220 मेगाहर्ट्ज के बीच की कोई भी आवृत्ति 6 दशमलव स्थानों तक सटीक
क्वार्ट्ज आधारित ऑसिलेटरों के लिए 100% पिन-टू-पिन ड्रॉप-इन प्रतिस्थापन
अल्ट्रा-लो फेज जिटटरः 0.5 पीएस (12 kHz से 20 MHz)
आवृत्ति स्थिरता ±10 पीपीएम तक कम
औद्योगिक या विस्तारित वाणिज्यिक तापमान सीमा
LVCMOS/LVTTL संगत आउटपुट
मानक 4-पिन पैकेजः 2.5 x 2.0, 3.2 x 2.5, 5.0 x 32, 7.0 x 5.0 मिमी x मिमी
2 एफआईटी या 500 मिलियन घंटे एमटीबीएफ की उत्कृष्ट सिलिकॉन विश्वसनीयता
पीबी मुक्त, RoHS और REACH के अनुरूप
अति-छोटे समय
आवेदन
एसएटीए, एसएएस, ईथरनेट, 10-गीगाबिट ईथरनेट, सोनेट, पीसीआई एक्सप्रेस, वीडियो, वायरलेस
कम्प्यूटिंग, स्टोरेज, नेटवर्किंग, दूरसंचार, औद्योगिक नियंत्रण
विनिर्देश
| प्रकार | SJK8209 उच्च आवृत्ति उच्च प्रदर्शन MEMS थरथरानवाला |
| आउटपुट प्रकार | LVCMOS/LVTTL |
| आवृत्ति सीमा | 80-220MHz |
| आपूर्ति वोल्टेज | 1.8V,2.5V,2.8V,3.3V |
| आवृत्ति स्थिरता | ± 10 पीपीएम |
| वर्तमान खपत | 36mA अधिकतम। |
| स्टैंडबाय करंट | 70mA अधिकतम. |
| ओई निष्क्रिय करंट | 31mA अधिकतम. |
| परिचालन तापमान | -40 से +85°C |
| कार्य चक्र | 45~55% |
| उदय/पतन का समय | 2.0ns मैक्स. |
| वोल्टेज Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| वोल्टेज Vil (Max.) /Vih (Min.) | 30%Vcc / 70%Vcc |
| इनपुट-पुल-अप प्रतिबाधा | 250KΩ अधिकतम. (पिन1 तर्क उच्च) |
| 2MΩ मिन. (पिन1 लॉजिक लो) | |
| प्रारंभ समय | 5ms अधिकतम. |
| समय को सक्षम/अक्षम करें | 122ns अधिकतम. |
| पुनः आरंभ समय | 5ms अधिकतम. |
| आरएमएस पीरियड जिटर | 4ps अधिकतम. |
| पीक से पीक पीरियड जिटर | 30ps अधिकतम. |
| आरएमएस चरण जिटर (12KHz~20MHz) | 2 सेकंड अधिकतम. |
| भंडारण तापमान | -60~+150°C |
| पैकिंग इकाइयां |
2016 / 2520 / 3225: 3000pcs/reel 5032 / 7050: 1000pcs/reel |

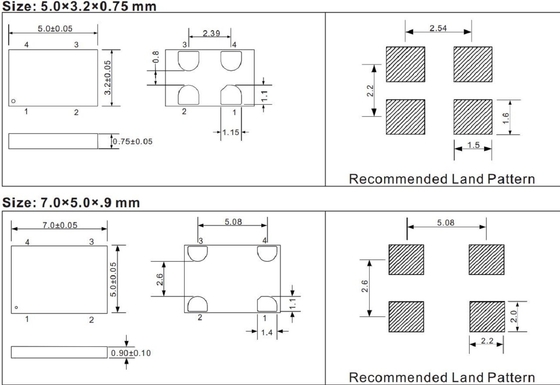

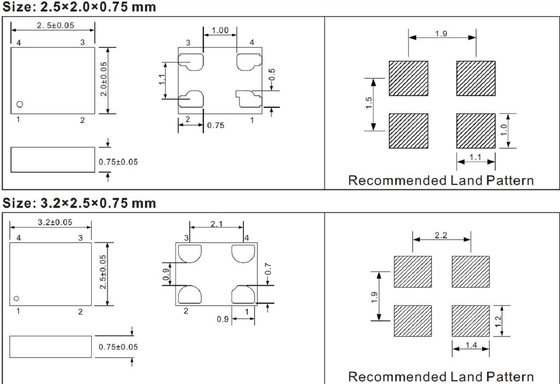

आयाम [मिमी]
