| ब्रांड नाम: | SJK |
| मॉडल संख्या: | SiT8208AC -23-25E -75.000000T |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kpcs/Reel या 1Kpcs/Reel |
| भुगतान की शर्तें: | टी/टी |

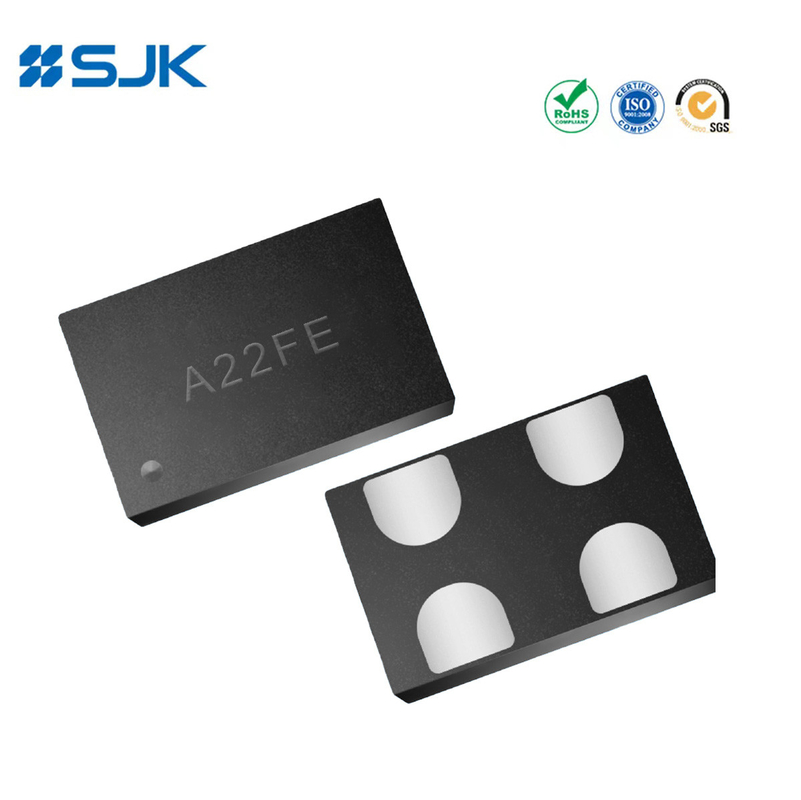

SJK8208 5032 1 से 80 मेगाहर्ट्ज, ±10 से ±50 पीपीएम ऑसिलेटर औद्योगिक, दूरसंचार, भंडारण, नेटवर्किंग के लिए उच्च प्रदर्शन ऑसिलेटर
विशेषताएं
1 से 80 मेगाहर्ट्ज के बीच की कोई भी आवृत्ति 6 दशमलव स्थान तक सटीक
क्वार्ट्ज आधारित ऑसिलेटरों के लिए 100% पिन-टू-पिन ड्रॉप-इन प्रतिस्थापन
अल्ट्रा लो फेज जिटटरः 0.5 पीएस (12 kHz से 20 MHz)
आवृत्ति स्थिरता ±10 पीपीएम तक कम
औद्योगिक या विस्तारित वाणिज्यिक तापमान सीमा
LVCMOS/LVTTL संगत आउटपुट
मानक 4-पिन पैकेजः 2.5 x 2.0, 3.2 x 2.5, 5.0 x 32, 7.0 x 5.0 मिमी x मिमी
टाइम मशीन II और फील्ड प्रोग्राम करने योग्य ऑसिलेटर के साथ तत्काल नमूने
2 एफआईटी या 500 मिलियन घंटे एमटीबीएफ की उत्कृष्ट सिलिकॉन विश्वसनीयता
पीबी मुक्त, RoHS और REACH के अनुरूप
अति कम समय
आवेदन
एसएटीए, एसएएस, ईथरनेट, पीसीआई एक्सप्रेस, वीडियो, वाईफाई
कम्प्यूटिंग, स्टोरेज, नेटवर्किंग, दूरसंचार, औद्योगिक नियंत्रण
विनिर्देश
| प्रकार | SJK8208 अल्ट्रा परफॉर्मेंस ऑसिलेटर |
| आउटपुट प्रकार | LVCMOS/LVTTL संगत |
| आवृत्ति सीमा | 1-80MHz |
| आपूर्ति वोल्टेज | 1.8V,2.5V,2.8V,3.3V |
| आवृत्ति स्थिरता | ±10ppm, ±50ppm |
| वर्तमान खपत | 33mA अधिकतम. |
| स्टैंडबाय करंट | 70mA अधिकतम. |
| ओई निष्क्रिय करंट | 31mA अधिकतम. |
| परिचालन तापमान | -40 से +85°C |
| कार्य चक्र | 45~55% |
| उदय/पतन का समय | 2.0ns मैक्स. |
| वोल्टेज Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| वोल्टेज Vil (Max.) /Vih (Min.) | 30%Vcc / 70%Vcc |
| इनपुट-पुल-अप प्रतिबाधा | 150KΩ अधिकतम. (पिन1 तर्क उच्च) |
| 2MΩ मिन. (पिन1 लॉजिक लो) | |
| प्रारंभ समय | 5ms अधिकतम. |
| समय को सक्षम/अक्षम करें | 122ns अधिकतम. |
| पुनः आरंभ समय | 5ms अधिकतम. |
| आरएमएस पीरियड जिटर | 4ps अधिकतम. |
| पीक से पीक पीरियड जिटर | 30ps अधिकतम. |
| आरएमएस चरण जिटर (12KHz~20MHz) | 2 सेकंड अधिकतम. |
| भंडारण तापमान | -60~+150°C |
| पैकिंग इकाइयां |
2520 / 3225: 3000 पीसी/रिल 5032 / 7050: 1000pcs/reel |

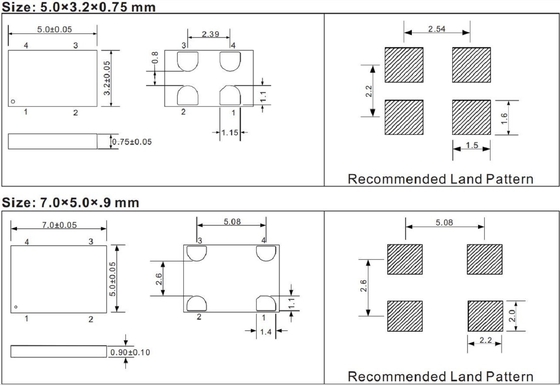

आयाम [मिमी]
