| ब्रांड नाम: | SJK |
| मॉडल संख्या: | डीआईपी 20*20 ओसीएक्सओ |
| एमओक्यू: | 100 पीसीएस |
| कीमत: | Negotiate |
| पैकेजिंग विवरण: | 1000 पीसी/बॉक्स |
| भुगतान की शर्तें: | टी/टी |

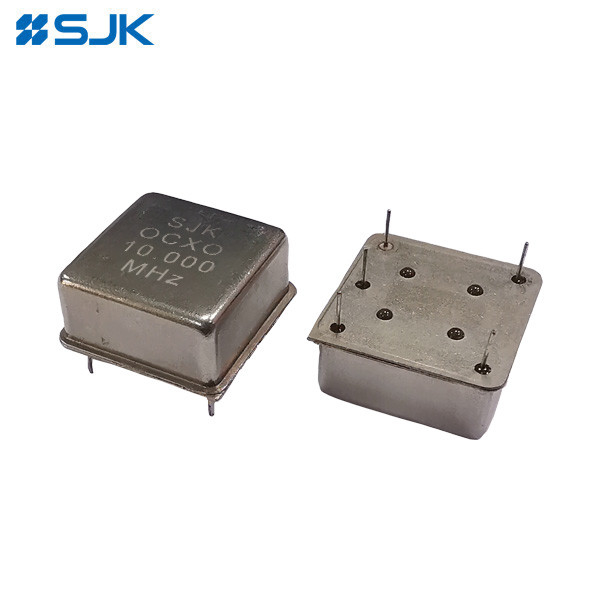

3X सीरीज थ्रू-होल 20*20 OCXO उच्च आवृत्ति रेंज 5MHz-40MHz उच्च स्थिरता 10ppb दूरसंचार के लिए
विशेषताएं:
इलेक्ट्रॉनिक विनिर्देशः
| पद | 3X सीरीज DIP 20*20 OCXO | ||||
| आउटपुट वेवफॉर्म | HCMOS | ||||
| आवृत्ति सीमा | 5MHz से 40MHz तक | ||||
| आपूर्ति वोल्टेज | 3.3V | 5V | |||
| आरंभिक कैलिब्रेशन सहिष्णुता | ±500ppb (अधिकतम) | ||||
| Vcon=+1.65V | Vcon=+2.5V | ||||
| इस्तेमाल किया गया क्रिस्टल कट का प्रकार | एससी-कट क्रिस्टल | ||||
| आवृत्ति स्थिरता | बनाम तापमान | ±10ppb अधिकतम -30°C से +70°C तक | |||
| ±10ppb अधिकतम -30°C से +70°C तक | |||||
| ±10 ppb अधिकतम -40°C से +85°C तक | |||||
| बनाम आपूर्ति वोल्टेज | अधिकतम ±10ppb (Vcc±5%) | ||||
| बनाम वार्म-अप समय | अपनी संदर्भ आवृत्ति के ±50ppb के भीतर | ||||
| बनाम वृद्धावस्था | ±0.5ppb अधिकतम 30 दिनों के बाद; ±50ppb अधिकतम पहले वर्ष में; ±300ppb अधिकतम 10 वर्षों में। | ||||
|
वोल्टेज नियंत्रण चालू पिन 1 (EFC) |
आवृत्ति समायोजन सीमा | ± 0.5 पीपीएम मिनट, ± 2 पीपीएम अधिकतम | |||
| नियंत्रण वोल्टेज रेंज | +1.65V±1.65V | +2.5V±2.5V | |||
| स्थानांतरण फ़ंक्शन | सकारात्मक: नियंत्रण वोल्टेज में वृद्धि से आउटपुट आवृत्ति में वृद्धि होती है। | ||||
| इनपुट प्रतिबाधा | 100 KΩ मिनट. | ||||
| ईएफसी रैखिकता | अधिकतम ±10% | ||||
| शक्ति | ऊर्जा विसर्जन (@25°C) | 1.3 वाट अधिकतम स्थिर स्थिति में; 800mA अधिकतम चालू स्थिति में | |||
| आउटपुट | आउटपुट तर्क उच्च (V)ओह) | +2.4V मिन. | +3.5V मिन. | ||
| आउटपुट लॉजिक कम (V)ओएल) | +0.5V अधिकतम। | +0.5V अधिकतम। | |||
| कार्य चक्र | 45~55% | ||||
| भार | 15pF | ||||
| उदय समय/पतन समय | 7nS अधिकतम (20% ~ 80% तरंग रूप) | ||||
| चरण शोर ऑफसेट [20 मेगाहर्ट्ज] | 10 हर्ट्ज | 100 हर्ट्ज | 1KHz | 10KHz | |
| -115dBc | -135dBc | -145dBc | -150dBc | ||
| परिचालन तापमान | -20~+70°C, -40~+85°C या निर्दिष्ट करें | ||||
| भंडारण तापमान | -55~+125°C | ||||
| पैकेज का आकार (L*W*H) | 20.6*20.6*11.0 मिमी | ||||
| पैकिंग इकाई | 1000 पीसी/बॉक्स | ||||

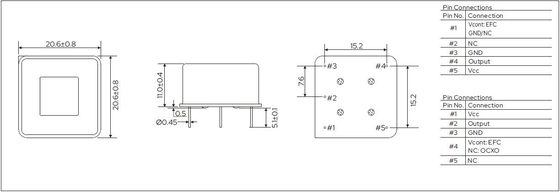

आयाम:
