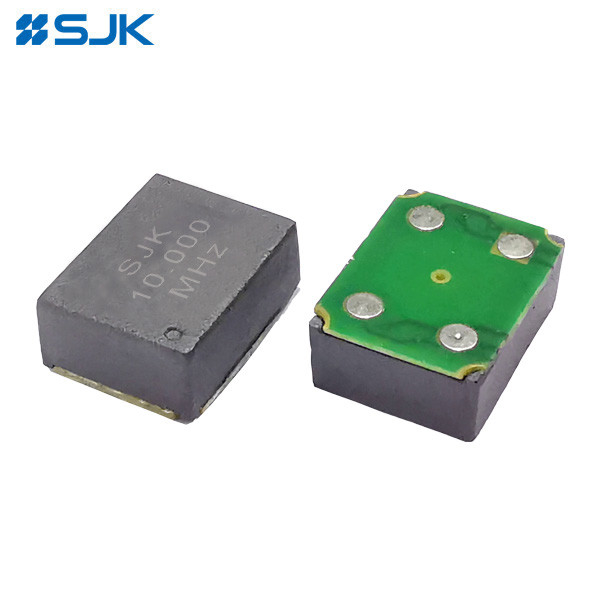

उच्च स्थिरता लघु 4-पैड एसएमडी पैकेज OCXO 1X श्रृंखला एसएमडी 9 * 7 आकार सिंथेसाइज़र डिजिटल स्विच के लिए OCXO
विशेषताएं:
इलेक्ट्रॉनिक विनिर्देशः
| पद | 1X सीरीज SMD 9*7 OCXO | ||||
| आउटपुट वेवफॉर्म | HCMOS | काट दिया गया साइनस वेव | |||
| आवृत्ति सीमा | 10MHz से 50MHz तक | 10MHz से 50MHz तक | |||
| आपूर्ति वोल्टेज | 3.3V | 5V | 3.3V | 5V | |
| आरंभिक कैलिब्रेशन सहिष्णुता | ± 500 पीपीबी (अधिकतम) | ±500 पीपीबी (अधिकतम) | |||
| Vcon=+1.65V | Vcon=+2.5V | Vcon=+1.65V | Vcon=+2.5V | ||
| इस्तेमाल किया गया क्रिस्टल कट का प्रकार | आईटी-कट क्रिस्टल | ||||
| आवृत्ति स्थिरता | बनाम तापमान | ±10ppb (अधिकतम) -30°C से +70°C पर | |||
| ±20 ppb (अधिकतम) -40°C से +85°C पर | |||||
| बनाम आपूर्ति वोल्टेज | अधिकतम ±10ppb (Vcc±5%) | ||||
| बनाम वार्म-अप समय | इसकी संदर्भ आवृत्ति के ±0.1 पीपीएम के भीतर | ||||
| बनाम वृद्धावस्था | ±3.0ppb अधिकतम 30 दिनों के बाद; ±600ppb अधिकतम पहले वर्ष में; ±3ppm अधिकतम 10 वर्षों में। | ||||
| बनाम रिफ्लो | ± 1.0ppm अधिकतम, 1 रिफ्लो और 24 घंटे बाद मापा गया। | ||||
|
वोल्टेज नियंत्रण चालू पिन 1 (EFC) |
आवृत्ति समायोजन सीमा | ± 5 पीपीएम मिन. | |||
| नियंत्रण वोल्टेज रेंज | +1.65V±1.65V | +2.5V±2.5V | |||
| स्थानांतरण फ़ंक्शन | सकारात्मक: नियंत्रण वोल्टेज में वृद्धि से आउटपुट आवृत्ति में वृद्धि होती है। | ||||
| इनपुट प्रतिबाधा | 100 KΩ मिनट. | ||||
| ईएफसी रैखिकता | अधिकतम ±10% | ||||
| शक्ति | ऊर्जा विसर्जन (@25°C) | 0.4 वाट अधिकतम स्थिर स्थिति में; 350mA अधिकतम चालू स्थिति में | |||
| आउटपुट | आउटपुट तर्क उच्च (V)ओह) | +2.4V मिन. | +4.5V मिन. | - | - |
| आउटपुट लॉजिक कम (V)ओएल) | +0.4V अधिकतम। | +0.5V अधिकतम। | - | - | |
| कार्य चक्र | 45~55% | - | |||
| भार | 15pF | 10KΩ//10pF±10% | |||
| आउटपुट वोल्टेज स्तर (पीक से पीक तक) | - | - | 0.8 वीपी-पी मिनट. | ||
| उदय समय/पतन समय | 7nS अधिकतम (20% ~ 80% तरंग रूप) | ||||
| चरण शोर ऑफसेट [20 मेगाहर्ट्ज] | 10 हर्ट्ज | 100 हर्ट्ज | 1KHz | 10KHz | |
| -98dBc | -126dBc | -145dBc | -152dBc | ||
| परिचालन तापमान | -20~+70°C, -40~+85°C या निर्दिष्ट करें | ||||
| भंडारण तापमान | -55~+125°C | ||||
| पैकेज का आकार (L*W*H) | 9.7*7.5*4.1 मिमी | ||||
| पैकिंग इकाई | 1000 पीसी/रिल | ||||

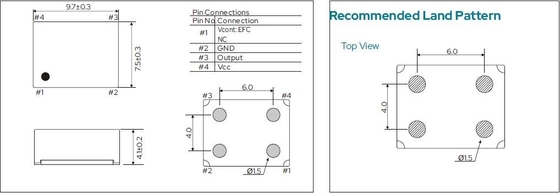

आयाम:
