ब्रांड नाम:	SJK
मॉडल संख्या:	49U
एमओक्यू:	1000 पीसी
कीमत:	negotiable
पैकेजिंग विवरण:	3000PCS
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

SGS,ROHS,REACH

दस्तावेज़:

6A-49U.pdf

पैकेज:

49U

आवृत्ति:

3.8845MHz

25℃ पर आवृत्ति सहनशीलता:

± 20 पीपीएम

कार्य तापमान:

-20~+70℃

आवृत्ति स्थिरता:

± 20 पीपीएम

ड्राइव लेवल:

100 यूडब्ल्यू (अधिकतम)

स्टोरेज टेंपरेचर रेंज:

-55 डिग्री सेल्सियस से + 125 डिग्री सेल्सियस

आवृत्ति स्थिरता:

+/- 30 पीपीएम (अधिकतम)

लोड क्षमता:

18 पीएफ, 20 पीएफ, 30 पीएफ या सीरीज

बारंबार उम्र बढ़ना:

+/- 5 पीपीएम/वर्ष (अधिकतम)

दोलन की विधा:

मौलिक

25 डिग्री सेल्सियस पर बुढ़ापा:

+/- 5 पीपीएम/वर्ष (अधिकतम)

इन्सुलेशन प्रतिरोध:

500 एमओएचएम (मिनट)

आवृत्ति सहिष्णुता:

+/- 30 पीपीएम

तापमान रेंज आपरेट करना:

-20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस

पैकेज का प्रकार:

HC-49/U

स्टॉक:

स्टॉक ख़त्म

शिपिंग विधि:

एक्सप्रेस

विवरण:

HC-49U क्रिस्टल रेज़ोनैटर 4000MHz 30pF ±30ppm -40~+85°C ±50ppm के साथ

आपूर्ति की क्षमता:

प्रति माह 30Kpcs

प्रमुखता देना:

HC-49U अनुनादकार सिरेमिक

4.000 मेगाहर्ट्ज रेज़ोनरेटर सिरेमिक

30 पीपीएम क्रिस्टल इकाइयां

उत्पाद का वर्णन

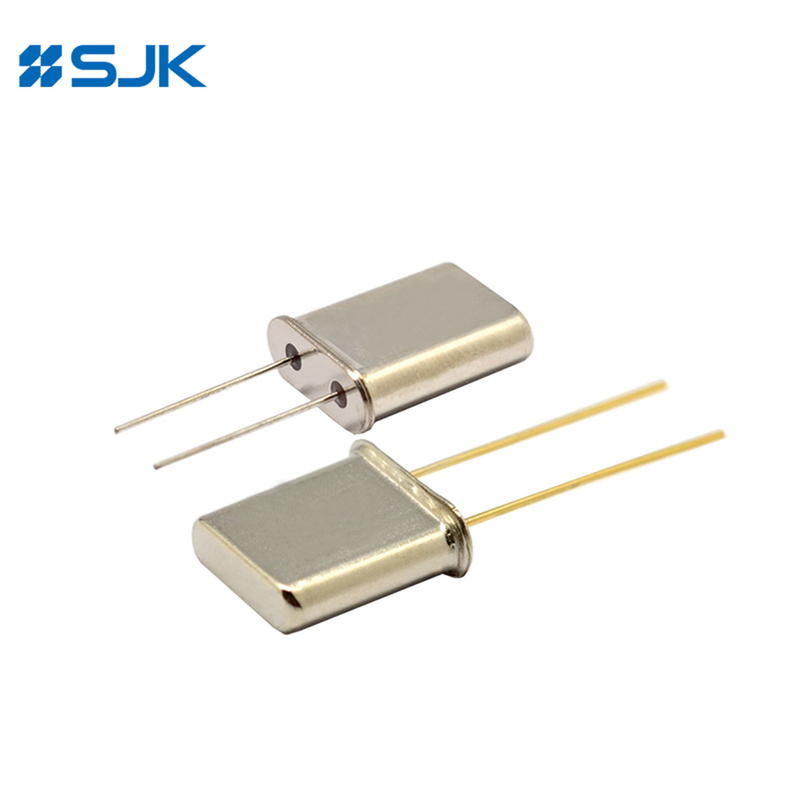

HC-49U क्रिस्टल रेज़ोनैटर 4000MHz 30pF ±30ppm -40~+85°C ±50ppm के साथ

6ए क्रिस्टल

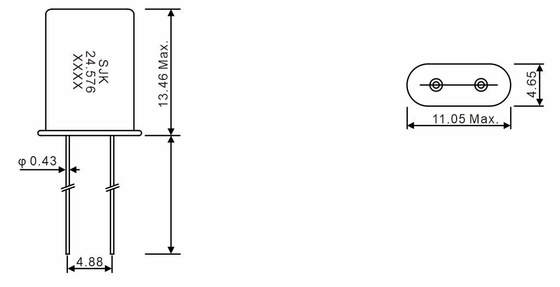

HC-49U हार्ड केस वेल्डेड क्रिस्टल.
वायु-अछूता धातु पैकेज उच्च विश्वसनीयता सुनिश्चित करता है।
स्वचालित लोडिंग ऑपरेशन के लिए टेपिंग पैकेज

विनिर्देश

प्रकार	6A पार-छेद क्रिस्टल
आवृत्ति सीमा	1~150 MHz
आवृत्ति सहिष्णुता (25°C पर)	±20ppm, या निर्दिष्ट करें
ऑपरेटिंग तापमान पर आवृत्ति स्थिरता	±20ppm, या निर्दिष्ट करें
परिचालन तापमान सीमा	-20~+70°C, या निर्दिष्ट करें
भंडारण तापमान सीमा	-55~+125°C
भार क्षमता	16pF, 20pF, 30pF, 32pF, या निर्दिष्ट करें
ड्राइव स्तर	1~500μw (100μW Typ.)
शंट क्षमता (C0)	7pF अधिकतम.
उम्र बढ़ने (२५°C पर)	± 3 पीपीएम/वर्ष अधिकतम.
पैकिंग इकाई	100 पीसी.

समकक्ष श्रृंखला प्रतिरोध (ईएसआर)

मौलिक		तीसरा ओवरटोन		पांचवां ओवरटोन
1~3.0MHz	350Ω अधिकतम।	20~25MHz	50Ω अधिकतम।	70~100MHz	60Ω अधिकतम।
3~3.5MHz	150Ω अधिकतम।	25~30MHz	40Ω अधिकतम।	100~125MHz	60Ω अधिकतम।
3.5~4.0MHz	90Ω अधिकतम।	30~75MHz	40Ω अधिकतम।	125~150MHz	60Ω अधिकतम।
4~7.0MHz	60Ω अधिकतम।	75~100MHz	60Ω अधिकतम।
7~15.0MHz	अधिकतम 35Ω
15~30MHz	अधिकतम 25Ω।

सीरीज 6ए एचसी-49यू क्रिस्टल यूनिट 4000 मेगाहर्ट्ज 30 पीएफ प्लसmn 30 पीपीएम -40- 85 सी प्लसmn 30 पीपीएम के साथ 0

टैग:

उत्पादों का विवरण

घर > उत्पादों >

क्रिस्टल अनुनाद

सभी श्रेणियाँ

सीरीज 6ए एचसी-49यू क्रिस्टल यूनिट 4000 मेगाहर्ट्ज 30 पीएफ प्लसmn 30 पीपीएम -40- 85 सी प्लसmn 30 पीपीएम के साथ

ब्रांड नाम:	SJK
मॉडल संख्या:	49U
एमओक्यू:	1000 पीसी
कीमत:	negotiable
पैकेजिंग विवरण:	3000PCS
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

SJK

प्रमाणन:

SGS,ROHS,REACH

मॉडल संख्या:

49U

दस्तावेज़:

6A-49U.pdf

पैकेज:

49U

आवृत्ति:

3.8845MHz

25℃ पर आवृत्ति सहनशीलता:

± 20 पीपीएम

कार्य तापमान:

-20~+70℃

आवृत्ति स्थिरता:

± 20 पीपीएम

ड्राइव लेवल:

100 यूडब्ल्यू (अधिकतम)

स्टोरेज टेंपरेचर रेंज:

-55 डिग्री सेल्सियस से + 125 डिग्री सेल्सियस

आवृत्ति स्थिरता:

+/- 30 पीपीएम (अधिकतम)

लोड क्षमता:

18 पीएफ, 20 पीएफ, 30 पीएफ या सीरीज

बारंबार उम्र बढ़ना:

+/- 5 पीपीएम/वर्ष (अधिकतम)

दोलन की विधा:

मौलिक

25 डिग्री सेल्सियस पर बुढ़ापा:

+/- 5 पीपीएम/वर्ष (अधिकतम)

इन्सुलेशन प्रतिरोध:

500 एमओएचएम (मिनट)

आवृत्ति सहिष्णुता:

+/- 30 पीपीएम

तापमान रेंज आपरेट करना:

-20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस

पैकेज का प्रकार:

HC-49/U

न्यूनतम आदेश मात्रा:

1000 पीसी

मूल्य:

negotiable

पैकेजिंग विवरण:

3000PCS

प्रसव के समय:

6-8सप्ताह

स्टॉक:

स्टॉक ख़त्म

शिपिंग विधि:

एक्सप्रेस

विवरण:

HC-49U क्रिस्टल रेज़ोनैटर 4000MHz 30pF ±30ppm -40~+85°C ±50ppm के साथ

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

प्रति माह 30Kpcs

प्रमुखता देना:

HC-49U अनुनादकार सिरेमिक

4.000 मेगाहर्ट्ज रेज़ोनरेटर सिरेमिक

30 पीपीएम क्रिस्टल इकाइयां

उत्पाद का वर्णन

HC-49U क्रिस्टल रेज़ोनैटर 4000MHz 30pF ±30ppm -40~+85°C ±50ppm के साथ

6ए क्रिस्टल

विनिर्देश

प्रकार	6A पार-छेद क्रिस्टल
आवृत्ति सीमा	1~150 MHz
आवृत्ति सहिष्णुता (25°C पर)	±20ppm, या निर्दिष्ट करें
ऑपरेटिंग तापमान पर आवृत्ति स्थिरता	±20ppm, या निर्दिष्ट करें
परिचालन तापमान सीमा	-20~+70°C, या निर्दिष्ट करें
भंडारण तापमान सीमा	-55~+125°C
भार क्षमता	16pF, 20pF, 30pF, 32pF, या निर्दिष्ट करें
ड्राइव स्तर	1~500μw (100μW Typ.)
शंट क्षमता (C0)	7pF अधिकतम.
उम्र बढ़ने (२५°C पर)	± 3 पीपीएम/वर्ष अधिकतम.
पैकिंग इकाई	100 पीसी.

समकक्ष श्रृंखला प्रतिरोध (ईएसआर)

मौलिक		तीसरा ओवरटोन		पांचवां ओवरटोन
1~3.0MHz	350Ω अधिकतम।	20~25MHz	50Ω अधिकतम।	70~100MHz	60Ω अधिकतम।
3~3.5MHz	150Ω अधिकतम।	25~30MHz	40Ω अधिकतम।	100~125MHz	60Ω अधिकतम।
3.5~4.0MHz	90Ω अधिकतम।	30~75MHz	40Ω अधिकतम।	125~150MHz	60Ω अधिकतम।
4~7.0MHz	60Ω अधिकतम।	75~100MHz	60Ω अधिकतम।
7~15.0MHz	अधिकतम 35Ω
15~30MHz	अधिकतम 25Ω।
