| ब्रांड नाम: | SJK |
| मॉडल संख्या: | SJK-5AWSF1568MA6 |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |
विशेषताएं

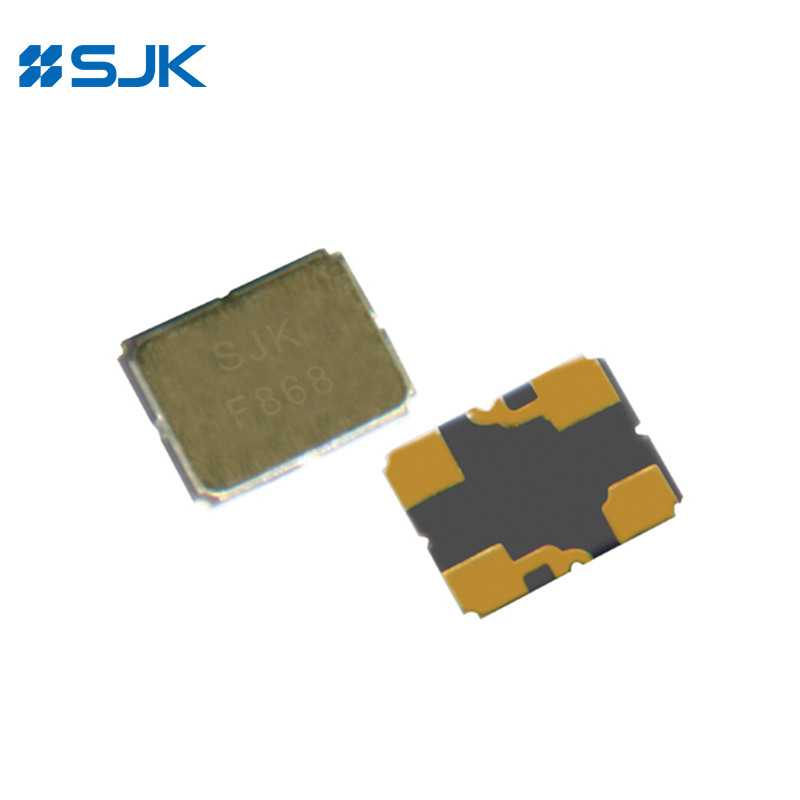

सरफेस माउंट टेक्नोलॉजी (एसएमटी) के लिए सिरेमिक पैकेज
उच्च आवृत्ति SAW फ़िल्टर
पैकेज का आकार 2.5×2.0×0.65 मिमी
पैकेज प्रकार DCC4A
इलेक्ट्रोस्टैटिक संवेदनशील उपकरण (ईएसडी)
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| पद | न्यूनतम | विशिष्ट | अधिकतम | इकाई | |
| केंद्र आवृत्ति | 1568.00MHz, या अन्य उच्च आवृत्ति | मेगाहर्ट्ज | |||
| सम्मिलन हानि | 1.4 | 2.0 | डीबी | ||
| सम्मिलन हानि | 1559.08~1563.098MHz | 1.6 | 2.5 | डीबी | |
| 1573.42~1577.420MHz | 1.7 | 2.5 | डीबी | ||
| आयाम रिपल (पी-पी) | 1559.098~1577.42MHz | 0.5 | 1.0 | डीबी | |
| 3dB बैंडविड्थ | 35 | 43 | मेगाहर्ट्ज | ||
| समूह विलंब रिपल | 1559.098~1577.42MHz | 10 | 30 | एनएस | |
| पूर्ण कमजोरी | DC~1463.00MHz | 32 | 38 | डीबी | |
| 1463.00~1493.00MHz | 38 | 43 | डीबी | ||
| 1493.00~1512.00MHz | 35 | 40 | डीबी | ||
| 1512.00~1624.00MHz | 50 | 55 | डीबी | ||
| 1643.00~1673.00MHz | 48 | 53 | डीबी | ||
| 1673.00~2000.00MHz | 40 | 45 | डीबी | ||
| 2000.00~1463.00MHz | 25 | 30 | डीबी | ||
| इनपुट VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| आउटपुट वीएसडब्ल्यूआर | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| परिचालन तापमान | -40 | +85 | °C | ||
| भंडारण तापमान | -55 | 125 | °C | ||

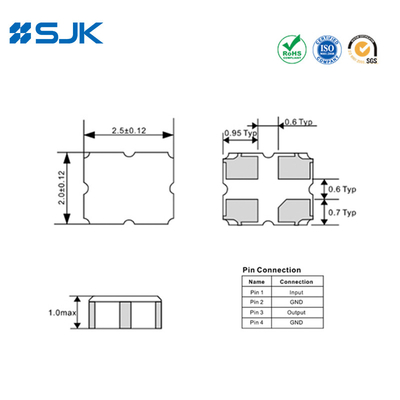

आयाम [मिमी]
