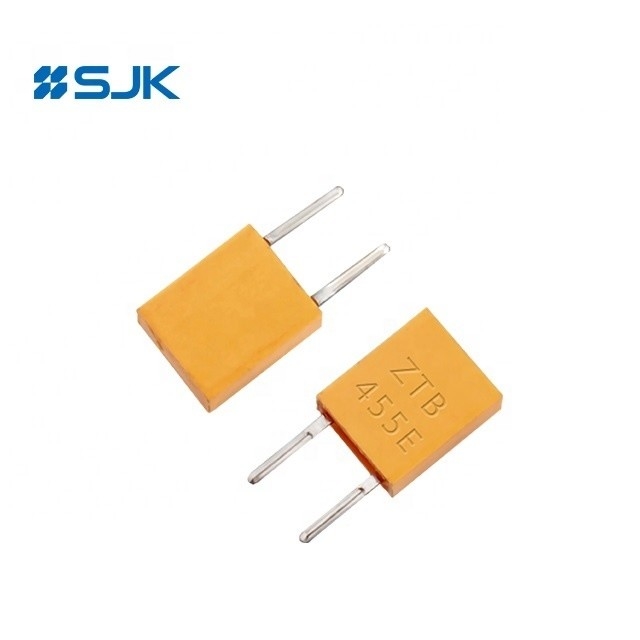

Name: श्रृंखला ZTB डीआईपी एसएमडी प्रकार के सिरेमिक रेज़ोनर के साथ आवृत्ति स्थिरता के साथ प्लसmn 0.3%
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: जेडटीबी
Price: 1,499.05 USD
Availability: InStock

ब्रांड नाम:	SJK
मॉडल संख्या:	जेडटीबी
एमओक्यू:	1000 पीसी
कीमत:	negotiable
पैकेजिंग विवरण:	1000 पीसी
भुगतान की शर्तें:	टी/टी,

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

SGS,ROHS,REACH

मॉडल:

ZTB सीरीज सिरेमिक रेज़ोनेटर (ZTB 455E, आदि)

आवृति सीमा:

190~1250KHz

आवृत्ति स्थिरता:

0.3%

आवेदन:

सुरक्षा, रेडियो, रिसीवर

ड्राइव लेवल:

अधिकतम 100μW

शंट कैपेसिटेंस:

7pF अधिकतम

तापमान रेंज आपरेट करना:

-20 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस

रोस अनुपालन:

हाँ

स्टोरेज टेंपरेचर रेंज:

-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस

तापमान गुणांक:

+/-0.3% अधिकतम

समतुल्य श्रृंखला प्रतिरोध:

150Ω अधिकतम

आवृत्ति सहिष्णुता:

+/-0.5% या +/-0.3%

लोड क्षमता:

20 से 50 पीएफ

बारंबार उम्र बढ़ना:

+/-0.3% अधिकतम

आपूर्ति की क्षमता:

प्रति माह 30Kpcs

प्रमुखता देना:

सिरेमिक अनुनादक 190KHz

सिरेमिक अनुनाद 1250KHz

ZTB क्रिस्टल सिरेमिक अनुनाद

उत्पाद का वर्णन

सीरीज ZTB DIP SMD टाइप सिरेमिक रेज़ोनर प्लसएमएन 0.3% की आवृत्ति स्थिरता के साथ

विशेषताएं

उत्कृष्ट पर्यावरण प्रतिरोध के साथ अत्यधिक विश्वसनीय डिजाइन

निम्न प्रोफ़ाइल उपकरण में उपयोग के लिए मानकीकृत

आवृत्ति रेंज 190kHz से 1250kHz तक

कम लागत

अनुप्रयोगः सुरक्षा, उपभोक्ता उपकरण, टीवी, रेडियो, रिसीवर आदि।

RoHS अनुरूप

विनिर्देश

भाग संख्या		आवृत्ति सटीकता (२५°C पर)	अनुनाद प्रतिबाधा	आवृत्ति स्थिरता	दस साल तक बुढ़ापा	भार क्षमता C1 (pF)	भार क्षमता C2 (pF)
डीआईपी प्रकार	एसएमडी प्रकार	आवृत्ति सटीकता (२५°C पर)	अनुनाद प्रतिबाधा	आवृत्ति स्थिरता	दस साल तक बुढ़ापा	भार क्षमता C1 (pF)	भार क्षमता C2 (pF)
ZTB190~249E		±1KHz	₹20	±0.3%	±0.3%	330	470
ZTB250~374E		±1KHz	₹20	±0.3%	±0.3%	220	470
ZTB375~429E	ZTB375~429Y	±1KHz	₹20	±0.3%	±0.3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	₹20	±0.3%	±0.3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	₹20	±0.3%	±0.3%	100	100
ZTB700~1250E	ZTB700~1250Y	±0.5%	₹70	±0.3%	±0.3%	100	100

आयाम [मिमी]

डीआईपी प्रकार

ZTB-DIP-Dimensions

आवृत्ति सीमा (KHz)	चौड़ाई W (मिमी)	मोटाई टी (मिमी)	ऊँचाई एच (मिमी)	लीड स्पेस S (मिमी)	लीड लंबाई L (मिमी)
190~249	13.5	3.8	14.7	10.0	8.0
250~374	11.0	3.8	12.2	10.0	7.0
375~400	7.9	3.6	9.3	7.7	7.0
401 से 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700~1250	5.2	2.8	6.8	2.5	3.5

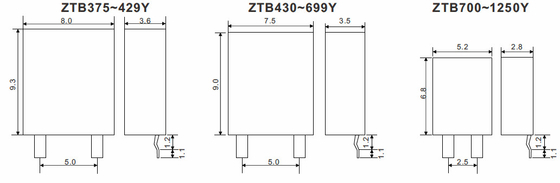

एसएमडी प्रकार

ZTB-SMD-Dimensions
