| ब्रांड नाम: | SJK |
| मॉडल संख्या: | जेडटीटीसीसी6.00एमजी |
| एमओक्यू: | 3000PCS |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

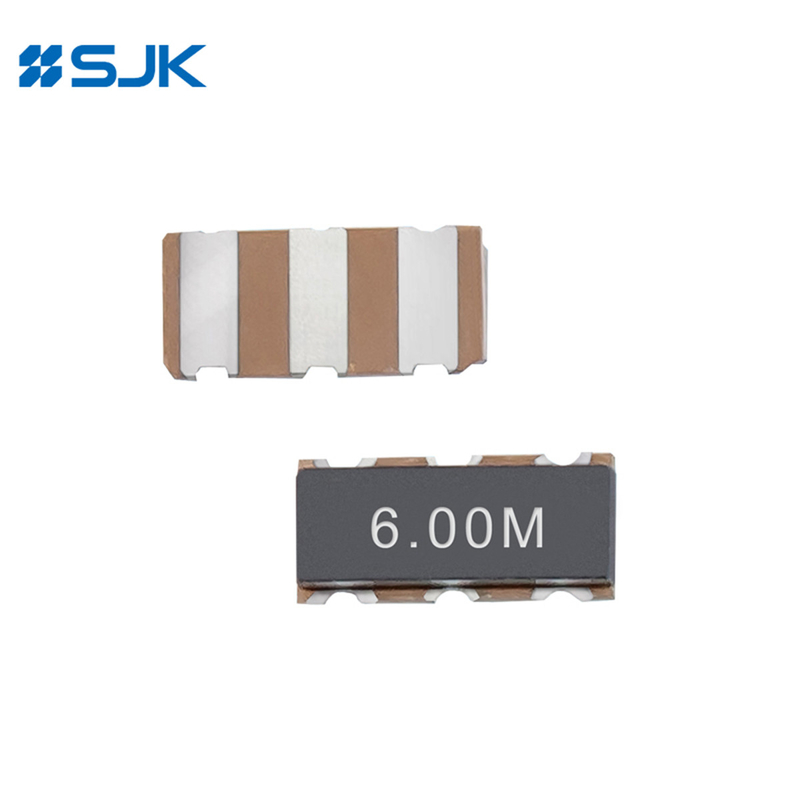

SMD ZTT सिरेमिक रेज़ोनरेटर 6.00MHz ±0.3%
विशेषताएं
सतह माउंट पैकेज सिरेमिक अनुनाद
आवृत्ति रेंज 2MHz से 60MHz तक
उच्च तापमान स्थिरता (±0.3%)
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
लागत प्रभावी
अनुप्रयोगः सुरक्षा, उपभोक्ता उपकरण, पीसी, रिसीवर, रेडियो, दूरसंचार, टीवी, लेगेसी पीसीबी
RoHS अनुरूप
विनिर्देश
| भाग संख्या |
आवृत्ति सीमा (MHz) |
आवृत्ति सटीकता (२५ डिग्री सेल्सियस पर) |
आवृत्ति स्थिरता |
ऑपरेटिंग टेम्प. |
उम्र बढ़ने की आवृत्ति |
| ZTTCC...MG | 2.00~8.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCR...MG | 4.00~8.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCE...MG | 8.00 ~ 12.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCS...MT | 6.00~1300 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCV...MT | 8.00~1300 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCS...MX | 13.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCV...MX | 16.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCW...MX | 20.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCZ...MX | 24.00~45.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTTCP...MG | 2.00 ~ 12.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |

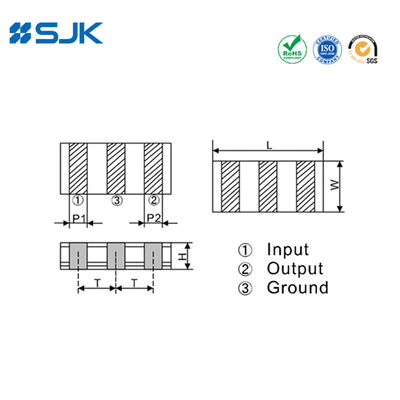

आयाम [मिमी]
| आकार कोड | आकार [मिमी] | |||||
| भाग संख्या | L | W | H | पी1 | पी2 | टी |
| ZTTCC...MG | 7.4 | 3.4 | 1.8 अधिकतम. | 1.2 | 1.2 | 2.5 |
| ZTTCR...MG | 4.5 | 2.0 | 1.2 अधिकतम. | 0.8 | 0.8 | 1.5 |
| ZTTCE...MG | 3.2 | 1.3 | 1.0 अधिकतम. | 0.4 | 0.4 | 1.2 |
| ZTTCS...MT/MX | 4.7 | 4.1 | 1.4 मैक्स. | 1.0 | 0.8 | 2.0 |
| ZTTCV...MT/MX | 3.7 | 3.1 | 1.4 मैक्स. | 0.9 | 0.7 | 1.0 |
| ZTTCW...MX | 2.5 | 2.0 | 1.2 अधिकतम. | 0.5 | 0.4 | 1.0 |
| ZTTCZ...MX | 2.2 | 1.8 | 1.2 अधिकतम. | 0.4 | 0.5 | 0.9 |
| ZTTCP...MG | 6.0 | 3.0 | 1.8 अधिकतम. | 1.2 | 1.2 | 2.5 |
Torelance: 02
