| ब्रांड नाम: | SJK |
| मॉडल संख्या: | ZTACC3.58MG |
| एमओक्यू: | 4000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 4Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

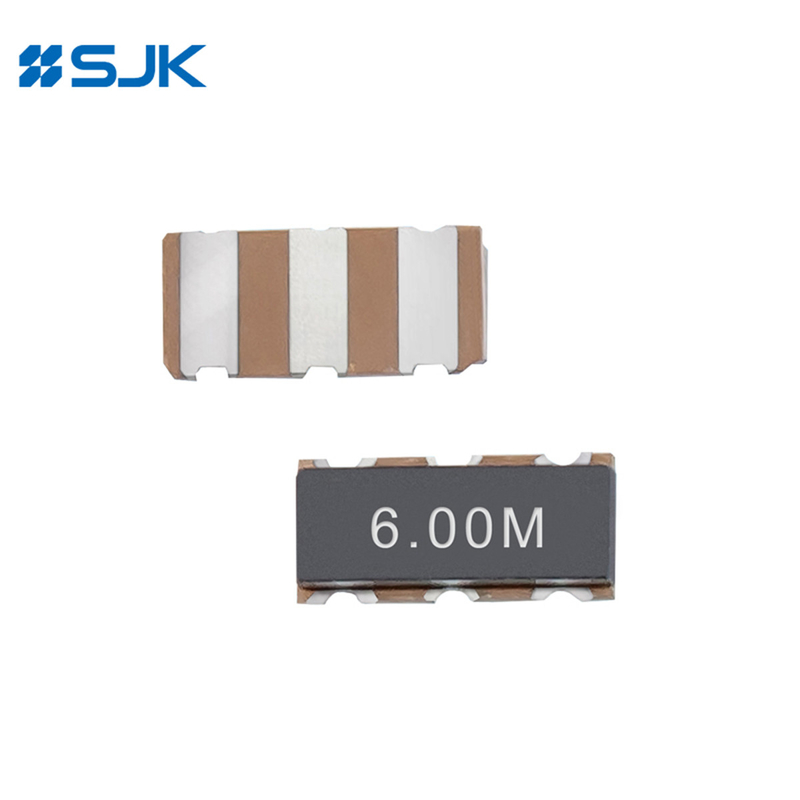

3.58MHz ZTACC3.58MG के साथ SMD सिरेमिक रेज़ोनैटर
विशेषताएं
सतह माउंट पैकेज सिरेमिक अनुनाद
आवृत्ति रेंज 2MHz से 60MHz तक
उत्कृष्ट तापमान स्थिरता (±0.3%)
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
लागत प्रभावी
अनुप्रयोगः सुरक्षा, उपभोक्ता उपकरण, पीसी, रिसीवर, रेडियो, लेगेसी पीसीबी
RoHS अनुरूप
विनिर्देश
|
भाग संख्या |
आवृत्ति सीमा (MHz) |
आवृत्ति सटीकता (२५°C पर) |
आवृत्ति स्थिरता |
ऑपरेटिंग टेम्प. |
उम्र बढ़ने की आवृत्ति |
| ZTACC...MG | 2.00~8.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACR...MG | 4.00~8.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACE...MG | 8.00 ~ 12.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACS...MT | 6.00~1300 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACV...MT | 8.00~1300 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACS...MX | 13.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACV...MX | 16.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACW...MX | 20.00~60.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACZ...MX | 24.00~45.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |
| ZTACP...MG | 2.00 ~ 12.00 | ±0.5% | ±0.3% | -25~+80°C | ±0.3% |

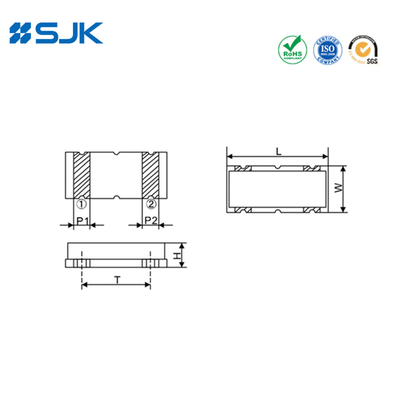

आयाम [मिमी]
| आकार कोड | आकार | |||||
| भाग संख्या | L | W | H | पी1 | पी2 | टी |
| ZTACC...MG | 7.4 | 3.4 | 1.8 अधिकतम. | 1.2 | 1.2 | 5.0 |
| ZTACR...MG | 4.5 | 2.0 | 1.2 अधिकतम. | 0.8 | 0.8 | 1.5 |
| ZTACE...MG | 3.2 | 1.3 | 1.0 अधिकतम. | 0.4 | 0.4 | 1.2 |
| ZTACS...MT/MX | 4.7 | 4.1 | 1.4 मैक्स. | 1.0 | 0.8 | 3.9 |
| ZTACV...MT/MX | 3.7 | 3.1 | 1.2 अधिकतम. | 0.9 | 0.7 | 3.0 |
| ZTACW...MX | 2.5 | 2.0 | 1.2 अधिकतम. | 0.5 | 0.4 | 2.0 |
| ZTACZ...MX | 2.2 | 1.8 | 1.2 अधिकतम. | 0.4 | 0.5 | 1.7 |
| ZTACP...MG | 6.0 | 3.0 | 1.8 अधिकतम. | 1.2 | 1.2 | 5.0 |
सहिष्णुताः 0.2
