| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-45एमक्यू15बीए6 |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

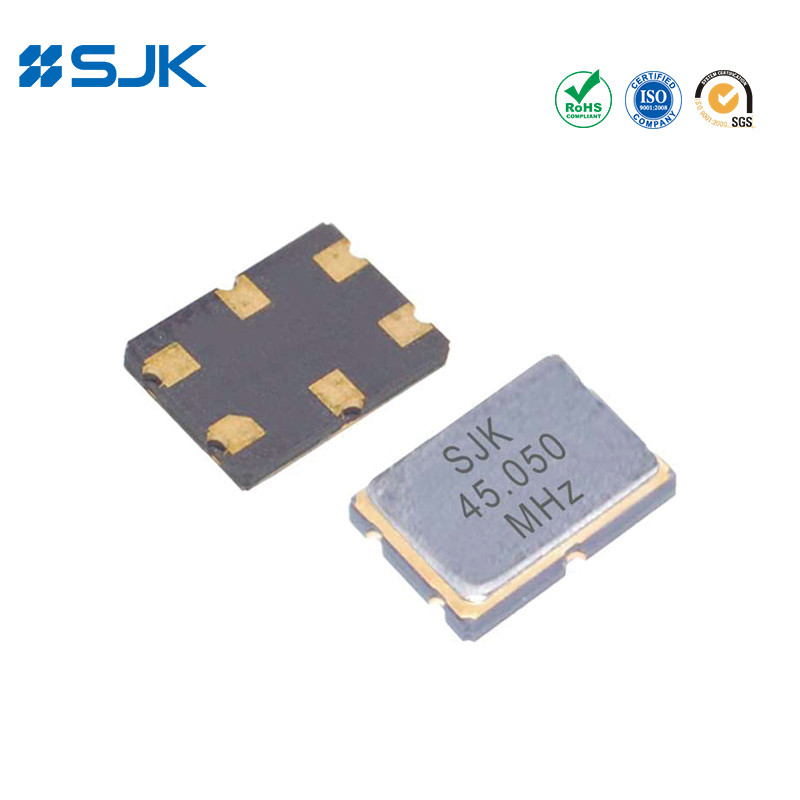

सीएफ 4-पोल क्रिस्टल फ़िल्टर 7050 45MHz
विशेषताएं
विशिष्ट 7.0×5.0×1.3 मिमी, हल्के वजन और लघु एसएमडी मोनोलिथिक क्रिस्टल फिल्टर
एक ही पैकेज में 4 पोल फंक्शन
उत्कृष्ट गारंटीकृत क्षीणन
उत्कृष्ट झटके और कंपन प्रतिरोध
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः रेडियो संचार, मोबाइल संचार, वायरलेस फोन, सेलुलर, वायरलेस संचार, आदि
RoHS अनुपालन / पीबी मुक्त
विनिर्देश
| प्रकार | सीएफ सीरीज 4-पोल एसएमडी मोनोलिथिक फ़िल्टर | |||
| नाममात्र आवृत्ति | 38.850MHz | 45.000MHz | 49.950MHz | 51.650MHz |
| ध्रुव | 4 | 4 | 4 | 4 |
| ओवरटोन आदेश | मौलिक | मौलिक | मौलिक | मौलिक |
| पास बैंडविड्थ | ±3.75KHz मिन./3dB | ±7.5KHz मिन./3dB | ±15KHz मिन./3dB | ±5KHz मिन./3dB |
| बैंडविड्थ रोकें | ±15KHz min./35dB | ±22KHz मिन./25dB | ± 25KHz min./35dB | ±22KHz मिन./30dB |
| रिपल | 1dB अधिकतम. | 1dB अधिकतम. | 1dB अधिकतम. | 1dB अधिकतम. |
| सम्मिलन हानि | 4.0dB अधिकतम. | 4.0dB अधिकतम. | 4.0dB अधिकतम. | 4.0dB अधिकतम. |
| गारंटीकृत क्षीणन | 80dB मिन. | 80dB मिन. | 80dB मिन. | 80dB मिन. |
| प्रतिबाधा समाप्त करना | 560Ω//5pF | 600Ω//2pF | 400Ω//4.5pF | 400Ω//2.5pF |
| परिचालन तापमान | -20~+70°C, या निर्दिष्ट करें | |||
| पैकिंग इकाई | 1000pcs/reel | |||

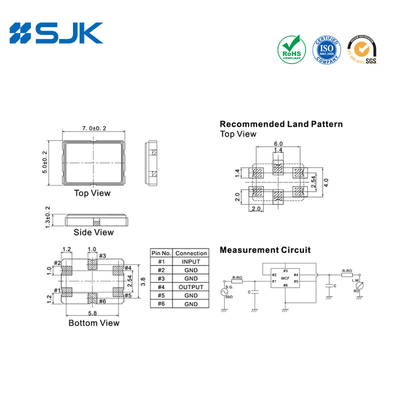

आयाम [मिमी]
