| ब्रांड नाम: | SJK |
| मॉडल संख्या: | SJK-45MQ15AA6 |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

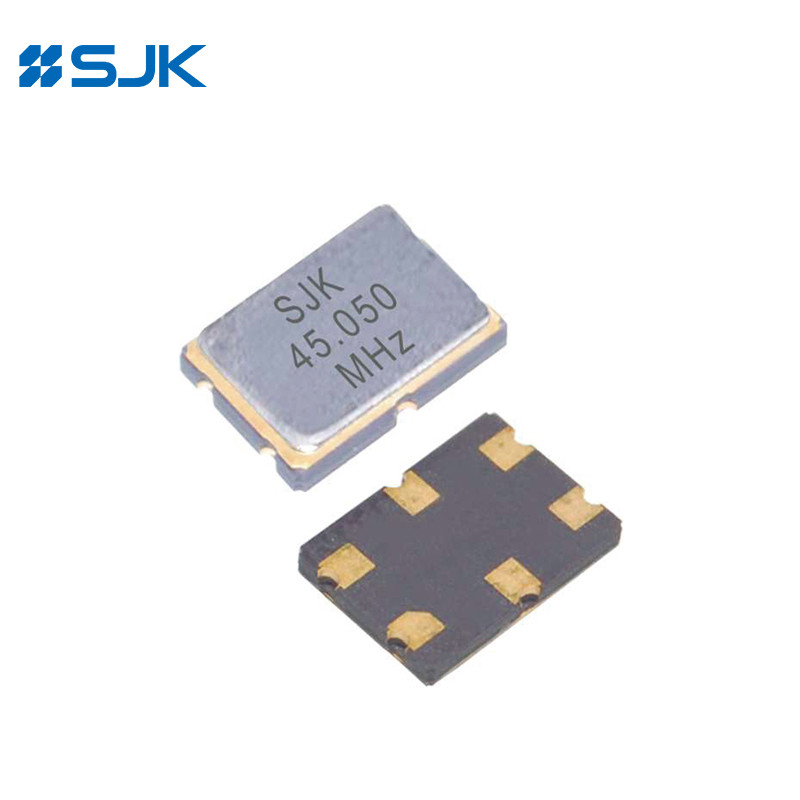

2-ध्रुवीय क्रिस्टल फ़िल्टर 7050 आकार 45MHz ±7.5KHz
विशेषताएं
विशिष्ट 7.0×5.0×1.3 मिमी, हल्के वजन और लघु एसएमडी मोनोलिथिक क्रिस्टल फिल्टर
एक ही पैकेज में 2 पोल फ़ंक्शन
उत्कृष्ट गारंटीकृत क्षीणन
उत्कृष्ट झटके और कंपन प्रतिरोध
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः रेडियो संचार, मोबाइल संचार, वायरलेस फोन, सेलुलर, वायरलेस संचार, आदि
RoHS अनुपालन / पीबी मुक्त
विनिर्देश
| प्रकार | सीएफ सीरीज 2-पोल एसएमडी मोनोलिथिक फ़िल्टर | |||
| नाममात्र आवृत्ति | 21.400MHz | 21.700MHz | 45.000MHz | 45.000MHz |
| ध्रुव | 2 | 2 | 2 | 2 |
| ओवरटोन आदेश | मौलिक | मौलिक | मौलिक | मौलिक |
| पास बैंडविड्थ | ±7.5KHz मिन./3dB | ±7.5KHz मिन./3dB | ±15KHz मिन./3dB | ±15KHz मिन./3dB |
| बैंडविड्थ रोकें | ±50KHz मिन. / 15dB | ± 28KHz मिन./18dB | ± 25KHz मिन./18dB | ±60KHz मिन. / 15dB |
| रिपल | 1.5dB | 0.5dB | 1.0dB | 1.0dB |
| सम्मिलन हानि | 2.0dB अधिकतम. | 1.5dB अधिकतम. | 2.0dB अधिकतम. | 2.0dB अधिकतम. |
| गारंटीकृत क्षीणन | 70dB मिन. | 70dB मिन. | 70dB मिन. | 70dB मिन. |
| प्रतिबाधा समाप्त करना | 1500Ω//2.5pF | 1500Ω//2.5pF | 560Ω//6.0pF | 1200Ω//1.8pF |
| परिचालन तापमान | -20~+70°C, या निर्दिष्ट करें | |||
| पैकिंग इकाई | 1000pcs/reel | |||

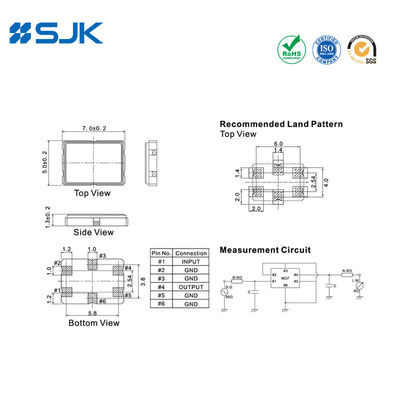

आयाम [मिमी]
