| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-6एक्स |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kp/बैग |
| भुगतान की शर्तें: | टी/टी |
विशेषताएं

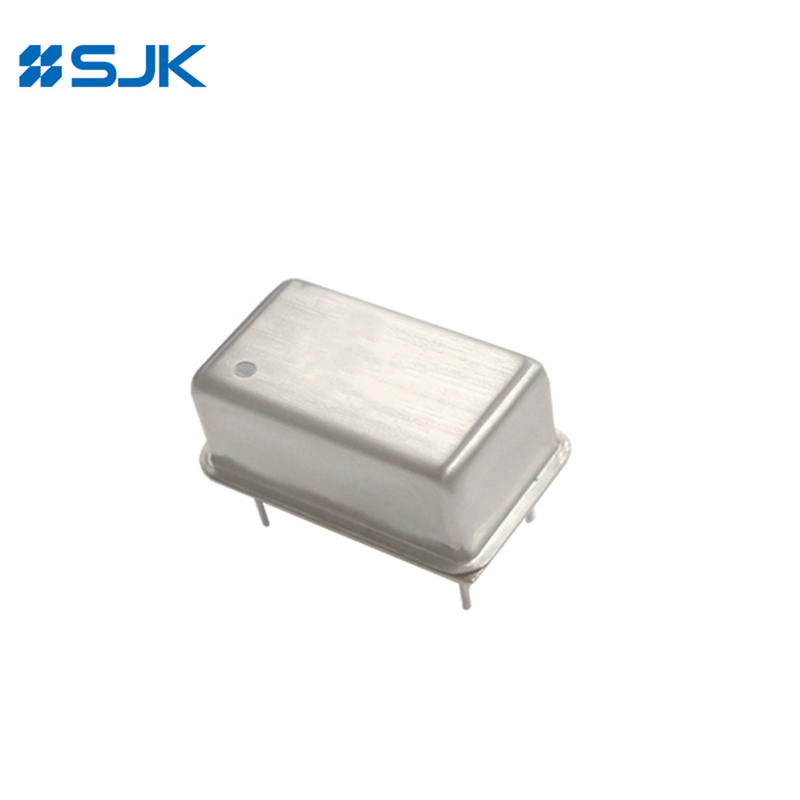

OCXO (ओवन नियंत्रित क्रिस्टल ऑसिलेटर)
विशिष्ट 36.3×27.2×12.7 मिमी डीआईपी थ्रू-होल OCXO
आवृत्ति रेंज 5MHz से 100MHz तक
±3ppb आवृत्ति स्थिरता -40~+85°C से ऊपर
स्ट्रैटम 3 (कुल मिलाकर ±0.3ppm 10 साल की उम्र सहित)
बहुत तेज़ वार्म-अप और सटीक स्थिरता
अनुप्रयोगः बेस स्टेशन, डिजिटल स्विच, परीक्षण उपकरण, माप उपकरण, एसडीएच, सोनेट, आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 6X सीरीज DIP OCXO | ||
| आउटपुट प्रकार | LVTTL/सिनस तरंग | ||
| आउटपुट लोड | 15pF, या निर्दिष्ट करें | ||
| आउटपुट तरंग रूप | आयताकार | ||
| आपूर्ति वोल्टेज | 3.3V/5.0V | 12V | |
| आवृत्ति सीमा | 5~40MHz | 10~100MHz | |
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| आवृत्ति स्थिरता | आवृत्ति सहिष्णुता | अधिकतम ± 5 पीपीबी | |
| बनाम ऑपरेटिंग तापमान | ±3ppb~±10ppb | ||
| बनाम आपूर्ति वोल्टेज | ±0.5ppb अधिकतम (±5 परिवर्तन) | ||
| भार बनाम भार | ±0.5ppb अधिकतम (±10 परिवर्तन) | ||
| बनाम वृद्धावस्था | ±0.5ppb/दैनिक, ±50ppb/वर्ष, ±0.3ppm/10 वर्ष | ||
| वोल्टेज Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| कार्य चक्र | 45~55% | ||
| मिथ्या | -60dBc | ||
| गर्म करना | ±10ppb (10 मिनट में @+25, 1 घंटे के संदर्भ में) | ||
| बिजली की खपत (स्थिर अवस्था) | 1.3W अधिकतम. | ||
| आवृत्ति समायोजन सीमा | ±0.5ppm (+2.5V±2.5V/+5V±5) | ||
| चरण शोर @20MHz | 10 हर्ट्ज | -120dBc/Hz | |
| @100Hz | -135dBc/Hz | ||
| @1KHz | -145dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| पैकिंग इकाई | 100 पीसी. | ||

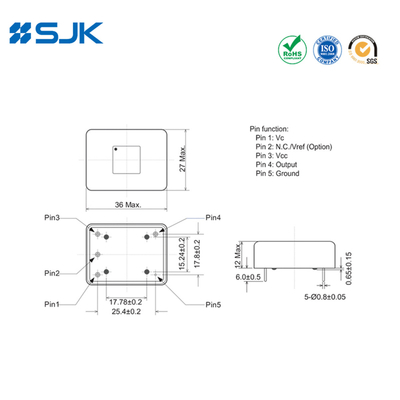

आयाम [मिमी]
