| ब्रांड नाम: | SJK |
| मॉडल संख्या: | 2x |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kp/बैग |
| भुगतान की शर्तें: | टी/टी |
विशेषताएं

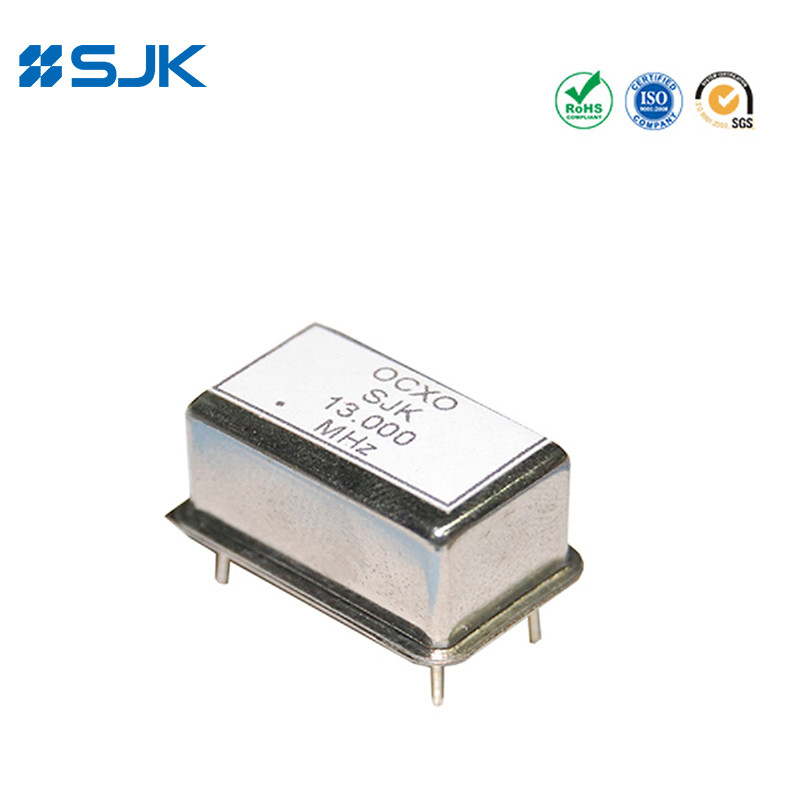

OCXO (ओवन नियंत्रित क्रिस्टल ऑसिलेटर)
सामान्य 20.3×12.7×11 मिमी 14-पिन पूर्ण आकार के थ्रू-होल OCXO
आवृत्ति रेंज 5MHz से 40MHz तक
±50ppb आवृत्ति स्थिरता -40~+85°C से ऊपर
स्ट्रैटम 3 (कुल मिलाकर ±4.6ppm 10 साल की उम्र सहित)
बहुत तेज़ वार्म-अप और सटीक स्थिरता
अनुप्रयोगः बेस स्टेशन, डिजिटल स्विच, परीक्षण उपकरण, माप उपकरण, एसडीएच, सोनेट, आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 2X सीरीज़ DIP-14 OCXO | ||
| आउटपुट प्रकार | HCMOS | ||
| आउटपुट लोड | 15pF, या निर्दिष्ट करें | ||
| आउटपुट तरंग रूप | आयताकार | ||
| आपूर्ति वोल्टेज | 3.3V/5.0V | ||
| आवृत्ति सीमा | 5~40MHz | ||
| परिचालन तापमान | -20~+70°C, या निर्दिष्ट करें | ||
| आवृत्ति स्थिरता | आवृत्ति सहिष्णुता | ±0.1ppm अधिकतम. | |
| बनाम ऑपरेटिंग तापमान | ±50ppb~±200ppb | ||
| बनाम आपूर्ति वोल्टेज | ±50ppb अधिकतम (±5 परिवर्तन) | ||
| भार बनाम भार | ±50ppb अधिकतम (±10 परिवर्तन) | ||
| बनाम वृद्धावस्था | ±5.0ppb /दैनिक, ±0.5ppm/वर्ष, ±3.0ppm/10 वर्ष | ||
| वोल्टेज Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| कार्य चक्र | 45~55% | ||
| मिथ्या | -60dBc | ||
| गर्म करना | ±0.1ppm (2 मिनट @+25, 1 घंटे के संदर्भ में) | ||
| बिजली की खपत (स्थिर अवस्था) | 0.8W अधिकतम. | ||
| आवृत्ति समायोजन सीमा | ±5.0ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| चरण शोर @20MHz | 10 हर्ट्ज | -105dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| पैकिंग इकाई | 200 पीसी. | ||

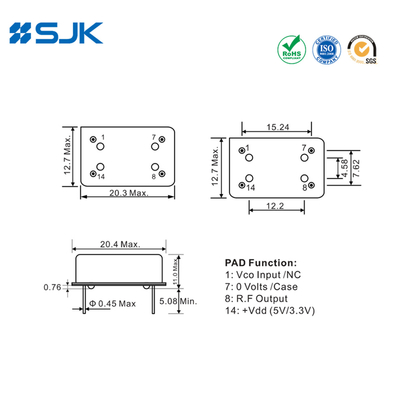

आयाम [मिमी]
