| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-9एक्स |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

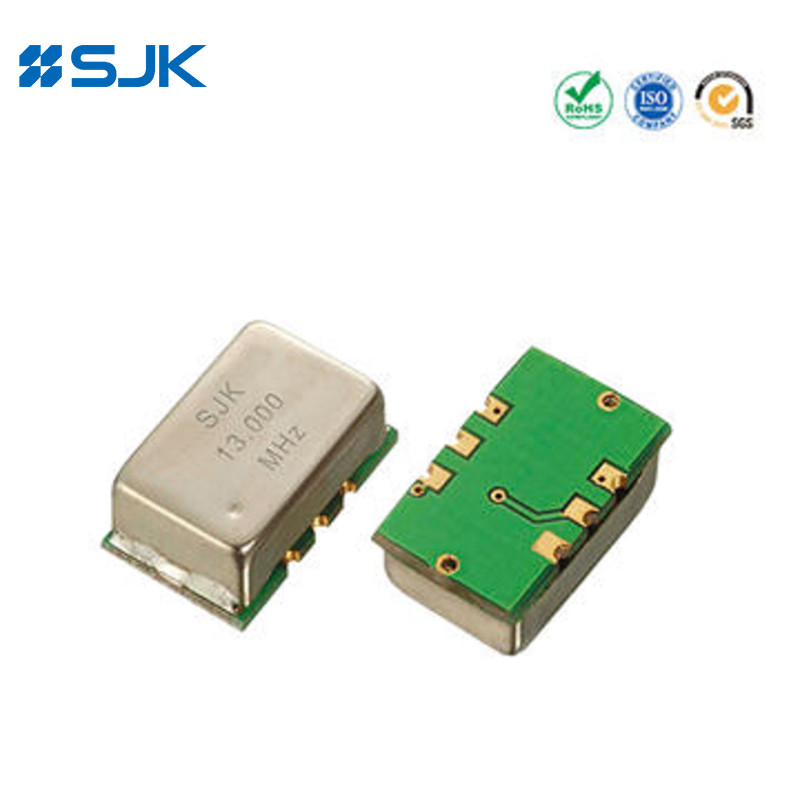

SMD 14*9*5mm OCXO 6 पैड के साथ 5~40MHz 3.3V या 5V ±30ppb -40~+85 डिजिटल स्विच के लिए
विशेषताएं
OCXO (ओवन नियंत्रित क्रिस्टल ऑसिलेटर)
विशिष्ट 14.3×9.3×6.5mm SMD OCXO
आवृत्ति रेंज 5MHz से 40MHz तक
±30ppb आवृत्ति स्थिरता -40~+85°C से ऊपर
स्ट्रैटम 3 (कुल मिलाकर ±4.6ppm 20 साल की उम्र सहित)
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
बहुत तेज़ वार्म-अप और सटीक स्थिरता
एससी-कट क्रिस्टल इकाई
अनुप्रयोगः बेस स्टेशन, डिजिटल स्विच, संदर्भ समय सर्किट, माप उपकरण, सिंथेसाइज़र, आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 9X सीरीज SMD OCXO | ||
| आउटपुट प्रकार | HCMOS | ||
| आउटपुट लोड | 15pF, या निर्दिष्ट करें | ||
| आउटपुट तरंग रूप | आयताकार | ||
| आपूर्ति वोल्टेज | 3.3V / 5.0V | ||
| आवृत्ति सीमा | 5~40MHz | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| आवृत्ति स्थिरता | आवृत्ति सहिष्णुता | अधिकतम ±30 पीपीबी. | |
| बनाम ऑपरेटिंग तापमान | ±10ppb~±50ppb | ||
| बनाम आपूर्ति वोल्टेज | ±5ppb अधिकतम (±5 परिवर्तन) | ||
| भार बनाम भार | ±10ppb अधिकतम (±10 परिवर्तन) | ||
| बनाम वृद्धावस्था | ±2.0ppb /Daily, ±0.4ppm/Year, ±2.0ppm/10 साल, अधिकतम | ||
| वोल्टेज Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| कार्य चक्र | 45~55% | ||
| मिथ्या | -60dBc | ||
| गर्म करना | ±0.1ppm (5 मिनट @+25, 1 घंटे के संदर्भ में) | ||
| बिजली की खपत (स्थिर अवस्था) | 0.6W अधिकतम. | ||
| आवृत्ति समायोजन सीमा | ±5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| चरण शोर @20MHz | 10 हर्ट्ज | -98dBc/Hz | |
| @100Hz | -126dBc/Hz | ||
| @1KHz | -145dBc/Hz | ||
| @10KHz | -152dBc/Hz | ||
| पैकिंग इकाई | 500 पीसी/रिल | ||

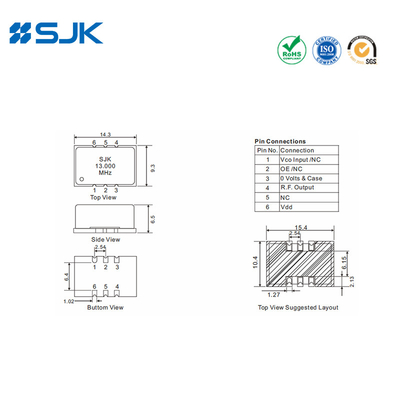

आयाम [मिमी]
