| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-6टी |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kp/बैग |
| भुगतान की शर्तें: | टी/टी |

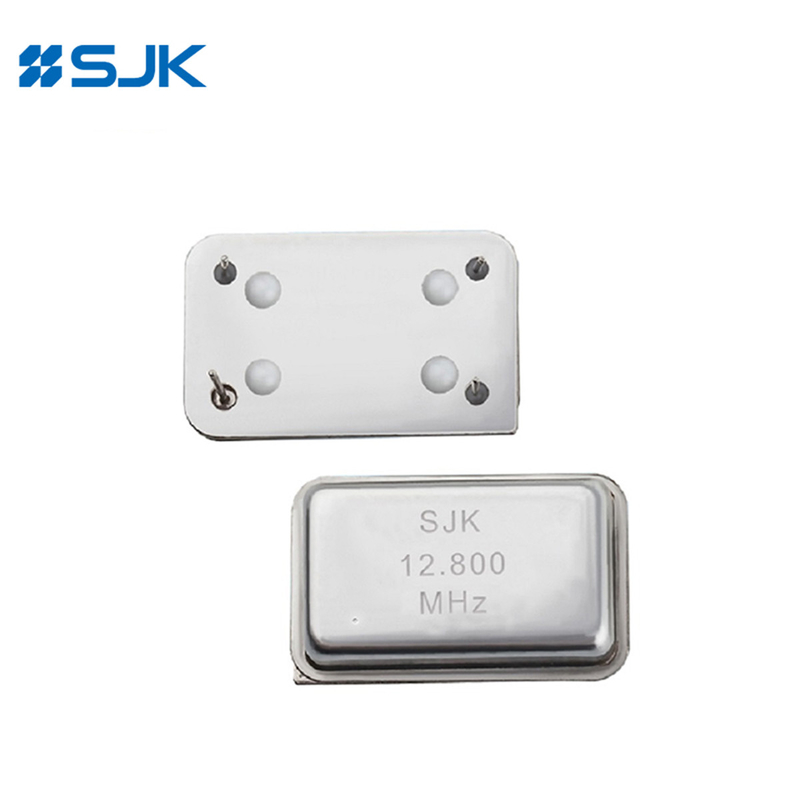

थ्रू-होल 14-पिन TCXO 10-52MHz 3.3V 10pF क्लिप्ड साइन वेव आउटपुट
विशेषताएं
आम 20.4×12.8×7.8 मिमी, डीआईपी TCXO/VCTCXO
हेर्मेटिकली सील DIP-14 पैकेज
डबल सील धातु के मामले और उच्च विश्वसनीयता
वीसी-टीसीएक्सओ उपलब्ध
आउटपुट आवृत्तिः 1.25MHz~52MHz
सीएमओएस या कटा हुआ साइन वेव आउटपुट
अनुप्रयोगः बड़े पैमाने पर उपकरण, एवियोनिक्स, संचार उपकरण, परीक्षण उपकरण, आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 6T DIP TCXO / VC-TCXO | ||
| आउटपुट प्रकार | काट दिया गया साइन तरंग | CMOS | |
| आउटपुट लोड | 10KΩ//10pF | 15pF, या निर्दिष्ट करें | |
| आवृत्ति सीमा | 10~52MHz | 1.25~52MHz | |
| आपूर्ति वोल्टेज | 2.8V / 3.3V | ||
| आपूर्ति करंट | 4mA अधिकतम. | 25mA अधिकतम। | |
| आउटपुट स्तर | 0.8 वीपी-पी मिन. | 0.1Vcc/0.9Vcc | |
| आवृत्ति स्थिरता | सहिष्णुता | ±2.0ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±0.5ppm~±1.0ppm | ||
| बनाम आपूर्ति वोल्टेज (Vcc±5%) | ±0.2ppm अधिकतम | ||
| भार (भार ± 10% भिन्न होता है) | ±0.2ppm अधिकतम | ||
| बनाम वृद्धावस्था | ±1.0ppm अधिकतम | ||
| ऑटो फ्रीक्वेंसी कंट्रोल (एएफसी) रेंज (वीसीटीसीएक्सओ) | ±5ppm~±10ppm (1.5±1V) | ||
| प्रारंभ समय | 2ms अधिकतम. | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| कार्य चक्र | 40~60% | ||
| चरण शोर @10MHz | 100kHz | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| पैकिंग इकाई | 100 पीसी. | ||

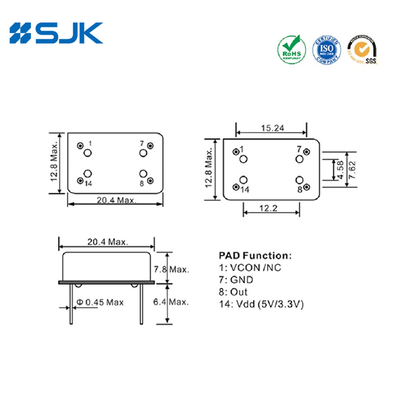

आयाम [मिमी]
