| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-9टी |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

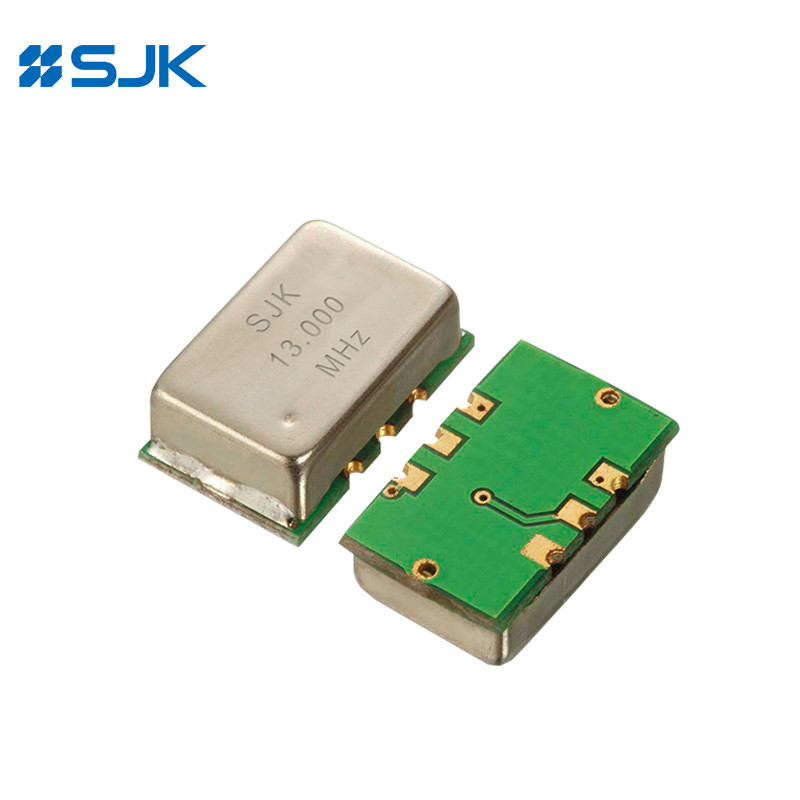

एसएमडी बड़े आकार 14*9.0 मिमी टीसीएक्सओ 5~40 मेगाहर्ट्ज 3.3V बेस स्टेशन के लिए
विशेषताएं
विशिष्ट 14.3×8.7×4.9mm SMD TCXO / VC-TCXO
धातु कवर, FR-4 पीसीबी आधारित
काट दिया गया साइन वेव या CMOS आउटपुट
आउटपुट आवृत्तिः 5MHz~40MHz
VCTCXO उपलब्ध है
कम धारा विकल्प
अनुप्रयोगः बड़े पैमाने पर उपकरण, बेस स्टेशन, डब्ल्यूएलएएन, वाईमैक्स, परीक्षण उपकरण, आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 9T SMD TCXO / VC-TCXO | ||
| आउटपुट प्रकार | काट दिया गया साइन तरंग | CMOS | |
| आउटपुट लोड | 10KΩ//10pF | 15pF, या निर्दिष्ट करें | |
| आवृत्ति सीमा | 5~40MHz | ||
| आपूर्ति वोल्टेज | 3.3V / 5.0V | ||
| आपूर्ति करंट | 3.5mA अधिकतम. | 6mA अधिकतम. | |
| आउटपुट स्तर | 0.8 वीपी-पी मिन. | 0.1Vcc/0.9Vcc | |
| आवृत्ति स्थिरता | सहिष्णुता | ±2.0ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±0.5 पीपीएम | ||
| बनाम आपूर्ति वोल्टेज (Vcc±5%) | ±0.2ppm अधिकतम | ||
| भार (भार ± 10% भिन्न होता है) | ±0.2ppm अधिकतम | ||
| बनाम वृद्धावस्था | ±1.0ppm अधिकतम | ||
| ऑटो फ्रीक्वेंसी कंट्रोल (एएफसी) रेंज (वीसी-टीसीएक्सओ) | ±5ppm~±10ppm (1.5±1V) | ||
| प्रारंभ समय | 2ms अधिकतम. | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| कार्य चक्र | 45~55% | ||
| चरण शोर @10MHz | 100kHz | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| पैकिंग इकाई | 200 पीसी/रिल | ||

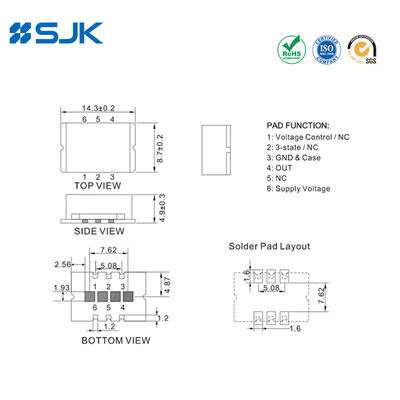

आयाम [मिमी]
