| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-7टी |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |
एसएमडी 7050 टीसीएक्सओ 26.000 मेगाहर्ट्ज 1.8-3.3V क्लिप सिनेवेव आउटपुट के साथ
विशेषताएं
विशिष्ट 7.0×5.0×1.9 मिमी सिरेमिक एसएमडी पैकेज।
सीएमओएस और क्लिप किए गए साइन वेव (डीसी-कट कंडेन्सर के बिना) आउटपुट।
आउटपुट आवृत्ति सीमाः 5MHz से 52MHz
तापमान स्थिरताः ±0.5ppm~±2ppm
VCTCXO उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः बेस स्टेशन, वाईएमएक्स, फेमटोसेल, डब्ल्यूएलएएन, वायरलेस संचार, आदि
RoHs अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 8T सीरीज SMD TCXO / VC-TCXO | ||
| आउटपुट प्रकार | काट दिया गया साइन तरंग | CMOS | |
| आउटपुट लोड | 10KΩ//10pF | 15pF, या निर्दिष्ट करें | |
| आवृत्ति सीमा | 5~52MHz | ||
| आपूर्ति वोल्टेज | 3.3V / 5.0V | ||
| आपूर्ति करंट | 3.5mA अधिकतम. | 6mA अधिकतम. | |
| आउटपुट स्तर | 0.8 वीपी-पी मिन. | 0.1Vcc/0.9Vcc | |
| आवृत्ति स्थिरता | सहिष्णुता | ±2.0ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±0.05ppm~±0.5ppm | ||
| बनाम आपूर्ति वोल्टेज (Vcc±5%) | ±0.3ppm अधिकतम. | ||
| भार (भार ± 10% भिन्न होता है) | ±0.2ppm अधिकतम | ||
| बनाम वृद्धावस्था | ±1.0ppm अधिकतम | ||
| ऑटो फ्रीक्वेंसी कंट्रोल (एएफसी) रेंज (वीसीटीसीएक्सओ) | ±5ppm~±10ppm (1.5±1V) | ||
| प्रारंभ समय | 2ms अधिकतम. | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| कार्य चक्र | 45~55% | ||
| चरण शोर @10MHz | 100KHz | -130dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -154dBc/Hz | ||
| पैकिंग इकाई | 1000 पीसी/रिल | ||

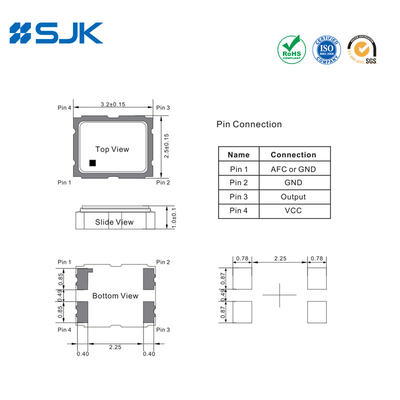

आयाम [मिमी]
