| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-8डब्लू |
| एमओक्यू: | 3000PCS |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

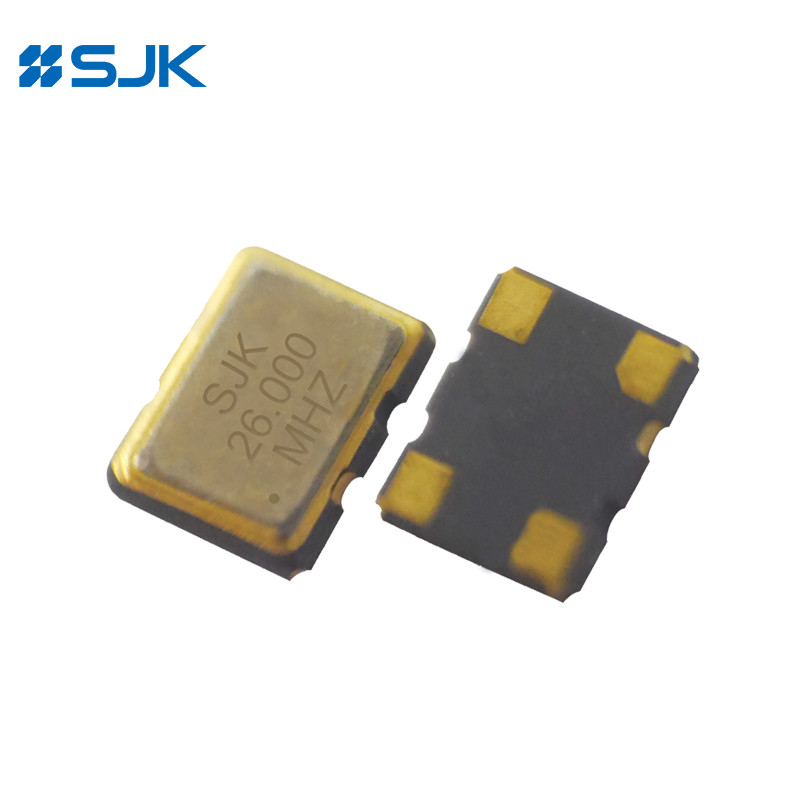

३२२५ एसएमडी टीसीएक्सओ ३८.४ मेगाहर्ट्ज़ ३.३.वी क्लिप सिनेवेव आउटपुट के साथ
विशेषताएं
एलवीसीएमओएस आउटपुट लॉजिक, आवृत्ति रेंज 10MHz से 60MHz तक
3225 आकार, 1.0 मिमी ऊंचा SMD TCXO
निम्न वोल्टेज संचालनः 1.8V, 2.5V, 2.8V, 3.0V, 3.3V
आवृत्ति स्थिरताः ±2ppm~±5ppm
3-राज्य कार्य
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः मोबाइल फोन, वायरलेस संचार, आईओटी, जीपीएस, डब्ल्यूएलएएन, और अधिक
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 8W सीरीज SMD TCXO | ||
| आउटपुट प्रकार | CMOS | ||
| आउटपुट लोड | 15pF, या निर्दिष्ट करें | ||
| आपूर्ति वोल्टेज | 1.8~3.3V | ||
| आवृत्ति सीमा | 10~60MHz | ||
| आपूर्ति करंट | 10mA अधिकतम. | ||
| आउटपुट स्तर | 0.1Vcc /0.9Vcc | ||
| आवृत्ति स्थिरता | सहिष्णुता | ±2.0ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±2ppm~±5ppm | ||
| बनाम वृद्धावस्था | ±1.0ppm अधिकतम/वर्ष | ||
| कार्य चक्र | 45~55% | ||
| आरएमएस चरण जेटर | 1 पीएस मैक्स. | ||
| उदय/पतन का समय | 8 इंच अधिकतम. | ||
| प्रारंभ समय | 5ms अधिकतम. | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| चरण शोर @26MHz | 100 हर्ट्ज | -110dBc/Hz | |
| 1KHz | -130dBc/Hz | ||
| 10KHz | -145dBc/Hz | ||
| पैकिंग इकाई | 3000 पीसी/रिल | ||

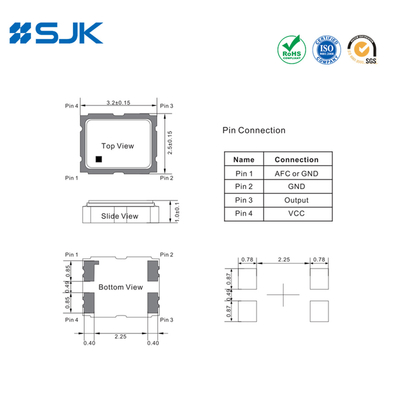

आयाम [मिमी]
