| ब्रांड नाम: | SJK |
| मॉडल संख्या: | SJK-7Q32000M3C04K0A6 |
| एमओक्यू: | 3000PCS |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

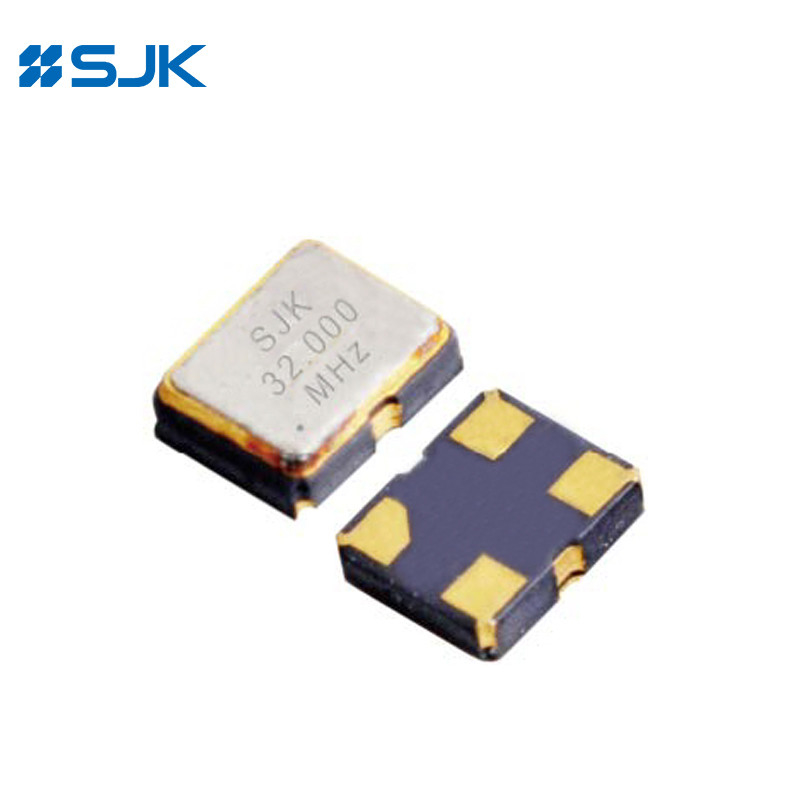

एसएमडी 2520 टीसीएक्सओ 32.000 मेगाहर्ट्ज 1.8-3.3V क्लिप किए गए साइन वेव आउटपुट ±0.5ppm -40~+85°C
विशेषताएं
एलवीसीएमओएस आउटपुट लॉजिक, आवृत्ति रेंज 10MHz से 60MHz तक
2520 आकार, 0.80 मिमी ऊंचाई SMD TCXO /VC-TCXO
निम्न वोल्टेज संचालनः 1.8V, 2.5V, 2.8V, 3.3V
आवृत्ति स्थिरताः ±2ppm~±5ppm
3-राज्य कार्य
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः मोबाइल फोन, वायरलेस संचार, आईओटी, जीपीएस, डब्ल्यूएलएएन, और अधिक
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 7Q सीरीज SMD TCXO | ||
| आउटपुट प्रकार | CMOS | ||
| आउटपुट लोड | 15pF | ||
| आपूर्ति वोल्टेज | 1.8~3.3V | ||
| आवृत्ति सीमा | 10~60MHz | ||
| आपूर्ति करंट | 10mA अधिकतम. | ||
| आउटपुट स्तर | 0.1Vcc /0.9Vcc | ||
| आवृत्ति स्थिरता | सहिष्णुता | ±2.0ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±2ppm~±5ppm | ||
| बनाम आपूर्ति वोल्टेज | ±0.2ppm अधिकतम | ±0.2ppm अधिकतम | |
| बनाम वृद्धावस्था | ±1.0ppm अधिकतम/वर्ष | ||
| कार्य चक्र | 45~55% | ||
| उदय/पतन का समय | 8 इंच अधिकतम. | ||
| प्रारंभ समय | 5ms अधिकतम. | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| चरण शोर @26MHz | 100 हर्ट्ज | -110dBc/Hz | |
| 1KHz | -130dBc/Hz | ||
| 10KHz | -145dBc/Hz | ||
| पैकिंग इकाई | 3000 पीसी/रिल | ||

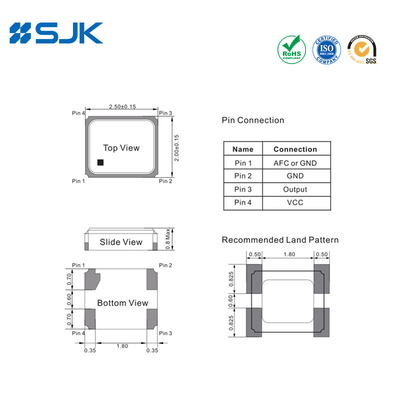

आयाम [मिमी]
