| ब्रांड नाम: | SJK |
| एमओक्यू: | 3000PCS |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 3Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

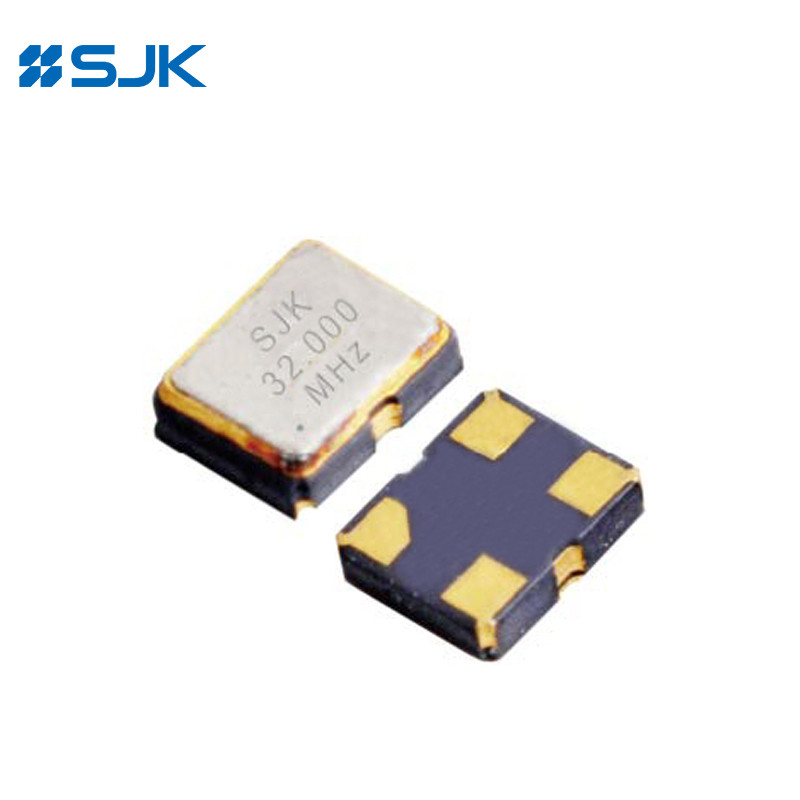

SMD 2520 TCXO / VC-TCXO क्रिस्टल ऑसिलेटर
विशेषताएं
आउटपुट आवृत्ति 10MHz से 52MHz तक
2520 आकार, 0.80 मिमी ऊंचाई SMD TCXO / VC-TCXO
निम्न वोल्टेज संचालन और निम्न चरण शोर
तापमान स्थिरताः ±0.5ppm
वीसी-टीसीएक्सओ उपलब्ध
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः मोबाइल फोन, वेयरबल्स, आईओटी, जीपीएस, डब्ल्यूएलएएन और बहुत कुछ
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 7W सीरीज SMD TCXO / VC-TCXO | ||
| आउटपुट प्रकार | काट दिया गया सीन | ||
| आउटपुट लोड | 10KΩ//10pF | ||
| आपूर्ति वोल्टेज | 1.8~3.3V | ||
| आवृत्ति सीमा | 10~52MHz | ||
| आपूर्ति करंट | 2mA अधिकतम. | ||
| आउटपुट स्तर | 0.8 वीपी-पी मिन. | ||
| आवृत्ति स्थिरता | सहिष्णुता | ±2ppm अधिकतम (दो रिफ्लो के बाद) | |
| बनाम तापमान | ±0.5 पीपीएम | ||
| बनाम आपूर्ति वोल्टेज | ±0.2ppm अधिकतम (Vcc±5%) | ±0.2ppm अधिकतम (Vcc±5%) | |
| भार बनाम भार | ±0.2ppm अधिकतम (लोड±10%) | ||
| बनाम वृद्धावस्था | ± 1 पीपीएम अधिकतम/वर्ष | ||
| स्वतः आवृत्ति नियंत्रण (एएफसी) रेंज | ±5ppm~±10ppm (1.4±1V) | ||
| प्रारंभ समय | 2ms अधिकतम. | ||
| परिचालन तापमान | -30~+85°C | ||
| चरण शोर @ 19.2MHz | 100 हर्ट्ज | -115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| पैकिंग इकाई | 3000 पीसी/रिल | ||

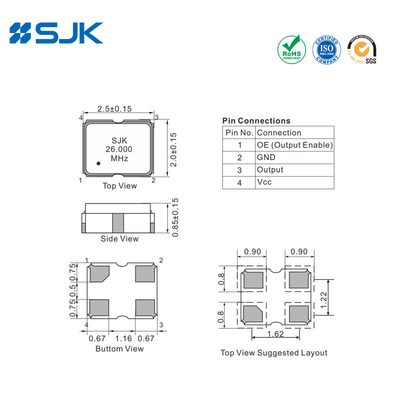

आयाम [मिमी]
