| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-6आरएफ |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kp/बैग |
| भुगतान की शर्तें: | टी/टी |

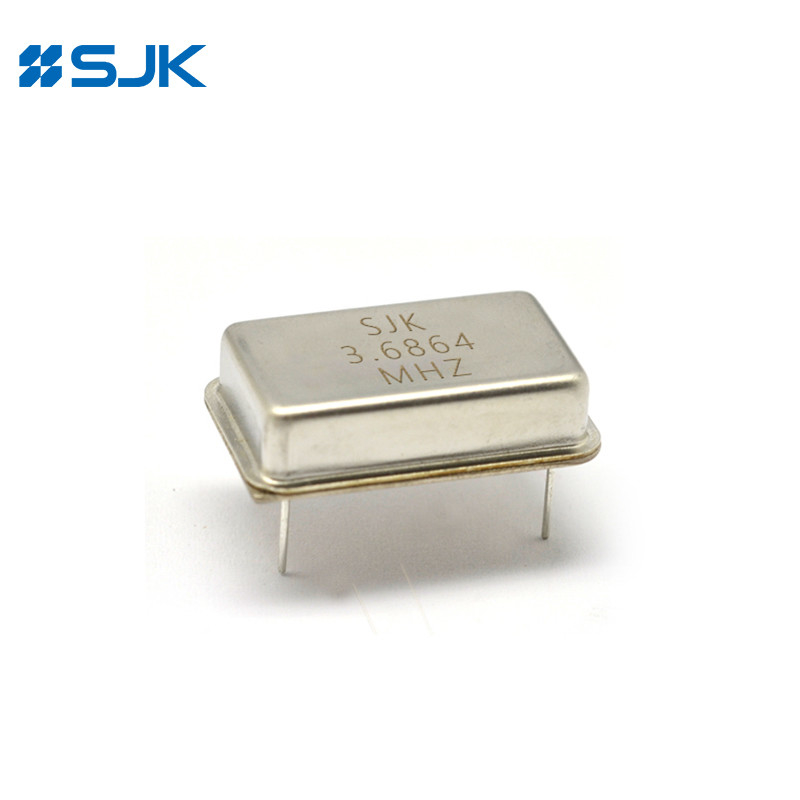

थ्रू-होल फुल साइज 14Pin DIP VCXO CMOS आउटपुट 3.3V या 5V के साथ 20.4*13.1mm
6 आरएफ सीरीज़ के पूर्ण आकार के 14 पिन डीआईपी वीसीएक्सओ की विशेषताएं
सभी धातु वेल्डेड पैकेज
उच्च परिशुद्धता विशेषता 1MHz से 80MHz तक व्यापक आवृत्ति रेंज को कवर करती है
5V/3.3 ऑपरेटिंग वोल्टेज
सीएमओएस उत्पादन
3-राज्य कार्य
14-पिन डीआईपी (पूर्ण आकार का पैकेज)
अनुप्रयोग: दूरसंचार, मोबाइल संचार, एवियोनिक्स, परीक्षण उपकरण, इलेक्ट्रॉनिक उपकरण आदि
RoHS अनुपालन / पीबी मुक्त
6 आरएफ श्रृंखला पूर्ण आकार 14Pin डीआईपी वीसीएक्सओ के विद्युत विनिर्देश
| आइटम/प्रकार | 6RF श्रृंखला (पूर्ण आकार 14Pin DIP VCXO) | ||
| पैकेज | सभी धातु, हेर्मेटिकली सील, वेल्ट पैकेज | ||
| आपूर्ति वोल्टेज | 3.3V | 5V | |
| आवृत्ति सीमा | 1~80MHz | ||
| आवृत्ति स्थिरता | ±25ppm, ±50ppm, या निर्दिष्ट करें | ||
| परिचालन तापमान | -20~+70°C, -40~+85°C या निर्दिष्ट करें | ||
| भंडारण तापमान | -55~+125°C | ||
| भार | 15pF, या निर्दिष्ट करें | ||
| वोल्टेज Voh | 30.0V मिन. | 4.5V मिन. | |
| वोल्टेज वोल्ट | 0.3V अधिकतम. | 0.4V अधिकतम. | |
| वर्तमान | -4.0 एमए | -8.0 एमए | |
| वर्तमान Iol | 4.0 एमए | 8.0 एमए | |
| कार्य चक्र | 40~60% | ||
| उदय/पतन का समय | अधिकतम 5 इंच. | ||
| आवृत्ति नियंत्रण | सकारात्मक हस्तांतरण विशेषता | ||
| खींचने की क्षमता | ± 50ppm, ± 100ppm, ± 150ppm, ± 200ppm मिन. | ||
| नियंत्रण वोल्टेज | 0.3Vdc से 3.0Vdc तक | 0.5Vdc से 4.5Vdc तक | |
| केंद्र वोल्टेज | 1.65Vcc | 2.5Vcc | |
| एकाकार रैखिकता | <±15% | <±15% | |
| इनपुट प्रतिबाधा | 50K ओम सामान्य | ||
| आपूर्ति करंट | 40mA अधिकतम. | 60mA अधिकतम. | |
| आउटपुट प्रकार | CMOS | ||
| पैकिंग इकाई | 100 पीसी. | ||

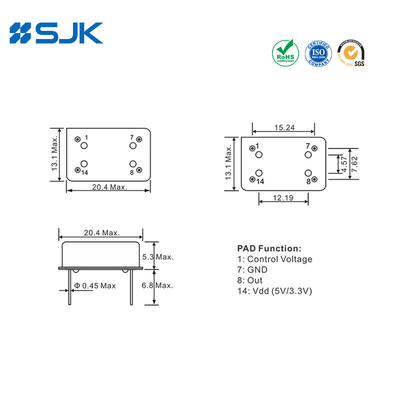

आयाम[मिमी]
