| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-9वी |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

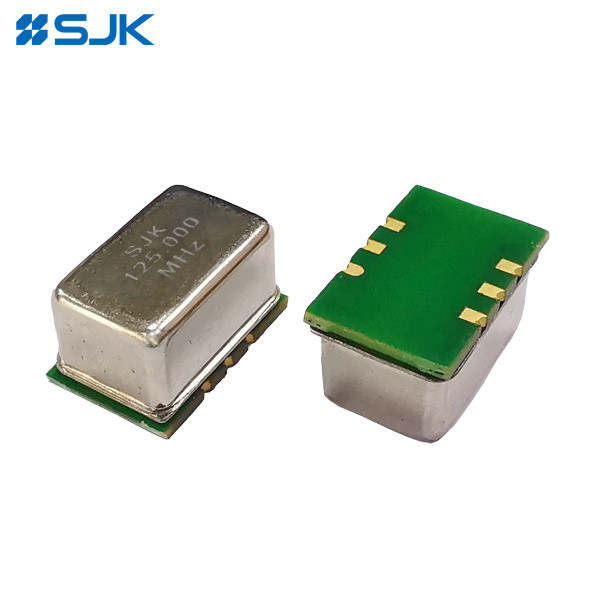

एसएमडी एलवीडीएस वीसीएक्सओ 14.2*9.3*5.4 मिमी के साथ 3.3V के साथ ईथरनेट के लिए
9 वी सीरीज़ के एसएमडी एलवीडीएस वीसीएक्सओ की विशेषताएं
वोल्टेज नियंत्रित क्रिस्टल ऑसिलेटर (VCXO)
विशिष्ट 14.2×9.3×5.4 मिमी आकार। SMD VCXO
एलवीडीएस आउटपुट, आउटपुट आवृत्ति रेंज 50MHz से 700MHz तक
उत्कृष्ट निम्न चरण शोर और झटके
3-राज्य कार्य उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः बेस स्टेशन, सर्वर, संचार, ईथरनेट, सोनेट, फेमटोसेल आदि
RoHS अनुपालन / पीबी मुक्त
9 वी सीरीज के एसएमडी एलवीडीएस वीसीएक्सओ के विद्युत विनिर्देश
| आइटम/प्रकार | 9V श्रृंखला (SMD LVDS VCXO) |
| आउटपुट प्रकार | एलवीडीएस |
| आउटपुट लोड | 100Ω |
| आपूर्ति वोल्टेज | 3.3V |
| आवृत्ति सीमा | 50~700MHz |
| आपूर्ति करंट | 80mA अधिकतम. |
| आवृत्ति स्थिरता | ±25ppm, ±50ppm, या निर्दिष्ट करें |
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें |
| भंडारण तापमान | -55~+125°C |
| वोल्टेज Vol (Max.) /Voh (Min.) | 0.9V/1.6V |
| उदय (Tr) /पतन (Tf) समय | अधिकतम 5 इंच. |
| प्रारंभ समय | 10ms अधिकतम. |
| कार्य चक्र | 45~55% |
| पूर्ण खींचने की सीमा (एपीआर) * | ±50ppm Min., या निर्दिष्ट करें |
| नाममात्र नियंत्रण सीमा | 0.5 Vcc |
| नियंत्रण वोल्टेज रेंज | 0 ~ Vcc |
| रैखिक | 10% अधिकतम. |
| चरण Jitter (12KHz~20MHz) | 1 पीएस मैक्स. |
| पैकिंग इकाई | 500 पीसी/रिल |

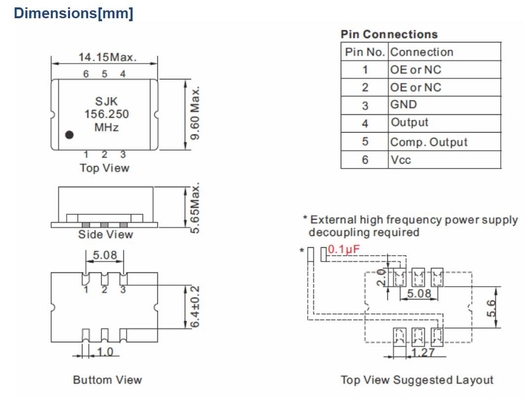

आयाम[मिमी]
