| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

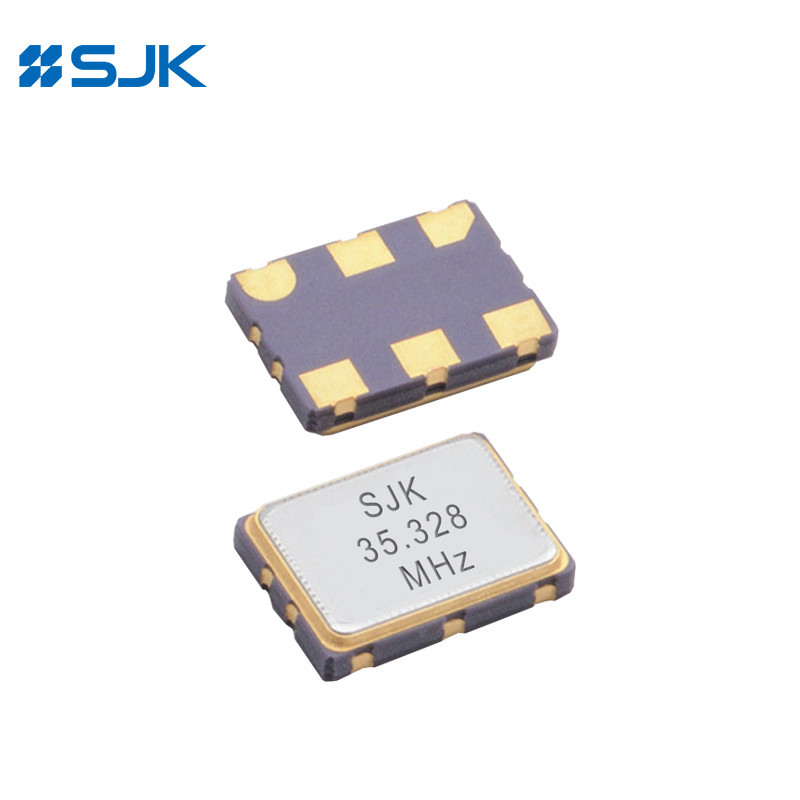

SMD 7050 LVDS VCXO 50~700MHz उच्च आवृत्ति ±25ppm -40~+85
6 वी सीरीज के एसएमडी 7050 एलवीडीएस वीसीएक्सओ की विशेषताएं
वोल्टेज नियंत्रित क्रिस्टल ऑसिलेटर (VCXO)
7050 आकार, 1.3 मिमी की ऊँचाई, SMD 7050 LVPECL VCXO
एलवीडीएस आउटपुट, आउटपुट आवृत्ति रेंज 50MHz से 700MHz तक
उत्कृष्ट निम्न चरण शोर और झटके
3-राज्य कार्य उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः बेस स्टेशन, सर्वर, संचार, ईथरनेट, सोनेट, फेमटोसेल आदि
RoHS अनुपालन / पीबी मुक्त
6V सीरीज SMD 7050 LVDS VCXO की विद्युत विनिर्देश
| आइटम/प्रकार | 6V श्रृंखला (SMD 7050 LVDS VCXO) |
| आउटपुट प्रकार | एलवीडीएस |
| आउटपुट लोड | 100Ω |
| आपूर्ति वोल्टेज | 3.3V |
| आवृत्ति सीमा | 50~700MHz |
| आपूर्ति करंट | 99mA अधिकतम. |
| आवृत्ति स्थिरता | ±25ppm, ±50ppm, या निर्दिष्ट करें |
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें |
| भंडारण तापमान | -55~+125°C |
| वोल्टेज Vol (Max.) /Voh (Min.) | 0.9V /1.6V |
| उदय (Tr) /पतन (Tf) समय | 1s अधिकतम. |
| प्रारंभ समय | 10ms अधिकतम. |
| कार्य चक्र | 45~55% |
| पूर्ण खींचने की सीमा (एपीआर) * | ±50ppm Min., या निर्दिष्ट करें |
| नाममात्र नियंत्रण सीमा | 0.5 Vcc |
| नियंत्रण वोल्टेज रेंज | 0 ~ Vcc |
| रैखिक | 10% अधिकतम. |
| चरण Jitter (12KHz~20MHz) | 10 पीएस अधिकतम. |
| पैकिंग इकाई | 1000 पीसी/रिल |

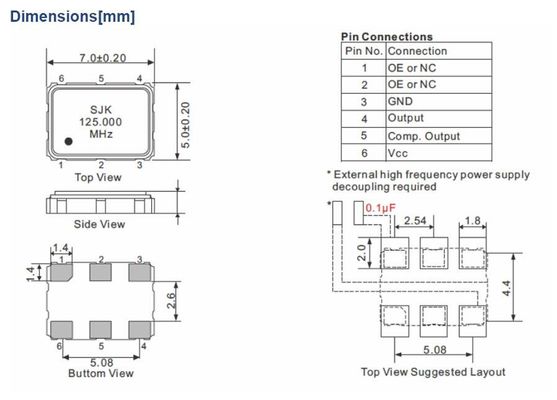

आयाम[मिमी]
