| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-9जे |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

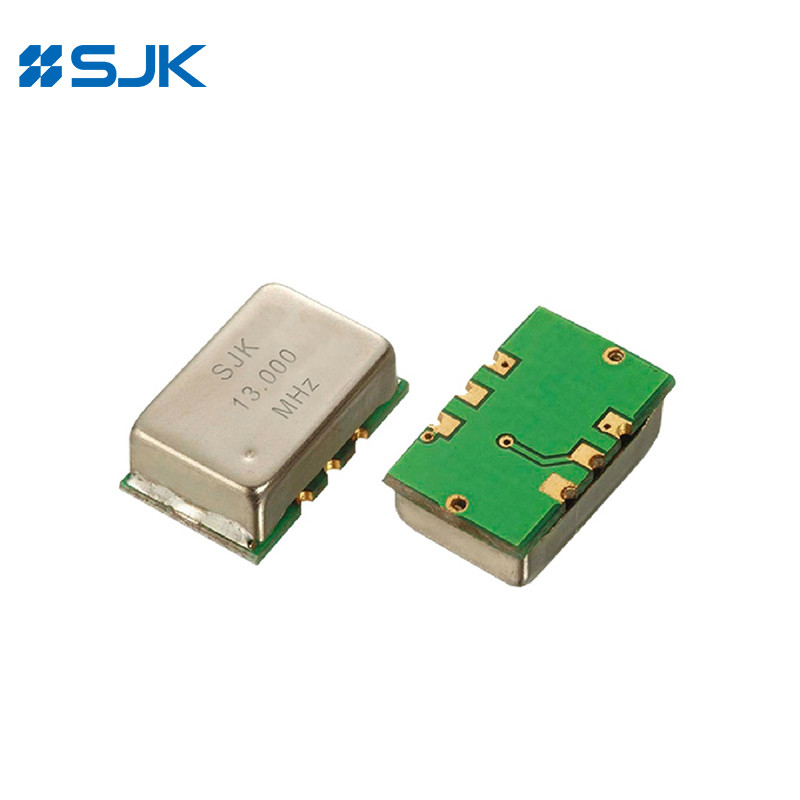

एसएमडी 1490 आकार अंतर एलवीपीईसीएल ऑसिलेटर गीगाबिट ईथरनेट अनुप्रयोग के लिए 25 ~ 700 मेगाहर्ट्ज के साथ
विशेषताएं
अंतर आउटपुट क्रिस्टल ऑसिलेटर LV-PECL
विशिष्ट 14×9.6×5.6 मिमी, LV-PECL आउटपुट क्रिस्टल ऑसिलेटर
आउटपुट आवृत्ति सीमा 25MHz से 700MHz तक
निम्न आपूर्ति वोल्टेज संचालनः 2.5V/3.3V
सतह माउंट पैकेज
उत्कृष्ट निम्न चरण शोर और झटके
3-राज्य कार्य उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः सर्वर, एसएएन, ब्रॉडबैंड एक्सेस, स्मार्ट ग्रिड, गीगाबिट ईथरनेट, फाइबर चैनल आदि
RoHS अनुपालन / पीबी मुक्त
विनिर्देश
| प्रकार | 9J श्रृंखला LVPECL आउटपुट SMD ऑसिलेटर |
| आउटपुट प्रकार | एलवीपीईसीएल |
| आउटपुट लोड | 50Ω से Vcc-2V तक |
| आपूर्ति वोल्टेज | 2.5V/3.3V |
| आवृत्ति सीमा | 25~700MHz |
| आपूर्ति करंट | 80mA अधिकतम. |
| समग्र आवृत्ति स्थिरता* | ±25ppm, ±50ppm, या निर्दिष्ट करें |
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें |
| भंडारण तापमान | -55~+125°C |
| वोल्टेज Vol (Max.) /Voh (Min.) | Vcc-1.62V/Vcc-1.026V |
| उदय (Tr) /पतन (Tf) समय | 1s अधिकतम. |
| कार्य चक्र | 45~55% |
| प्रारंभ समय | 10ms अधिकतम. |
| चरण शोर (156.25MHz) 1KHz पर | -120dBc/Hz |
| चरण Jitter (12KHz~20MHz) | 1 पीएस मैक्स. |
| उम्र बढ़ने (२५°C पर) | ± 3 पीपीएम/वर्ष अधिकतम |
| पैकिंग इकाई | 500 पीसी/रिल |
*: 25°C पर आवृत्ति सहिष्णुता, तापमान में परिवर्तन, आपूर्ति वोल्टेज परिवर्तन, उम्र बढ़ने और कंपन सहित

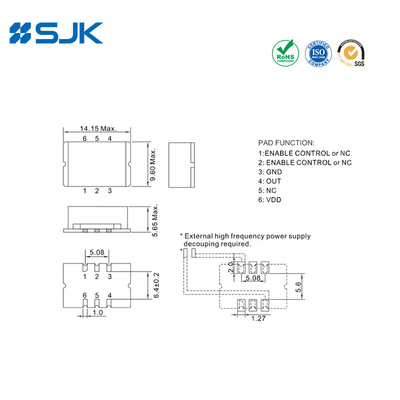

आयाम [मिमी]
