| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-7जे |
| एमओक्यू: | 1000 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

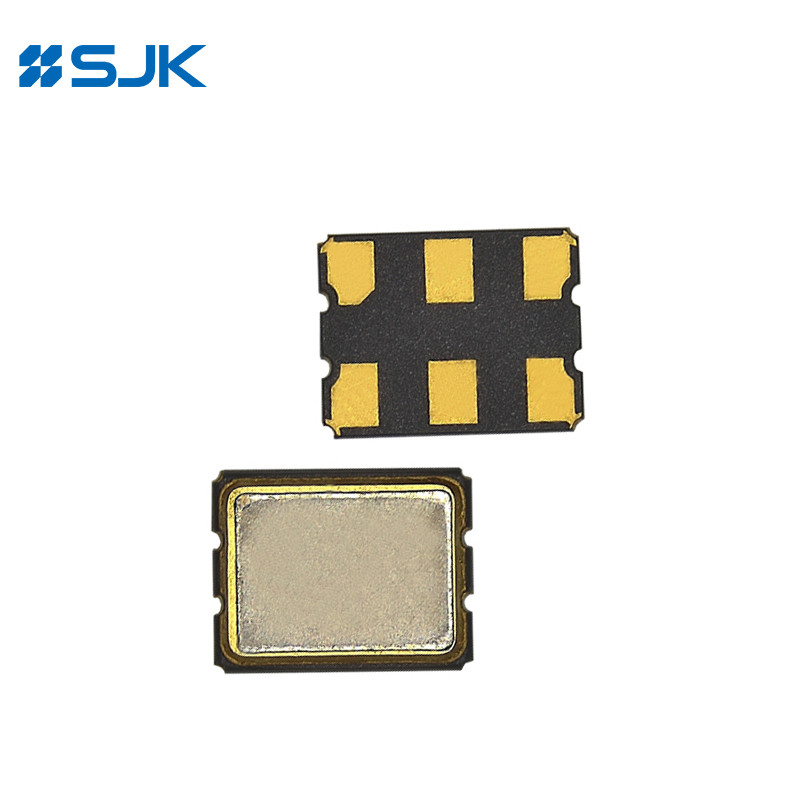

एसएमडी 7050 एलवीपीईसीएल ऑसिलेटर 10~1500 मेगाहर्ट्ज ±25 पीपीएम के साथ एसएएन अनुप्रयोग के लिए
विशेषताएं
अंतर आउटपुट क्रिस्टल ऑसिलेटर (LVPECL आउटपुट)
विशिष्ट 7.0×5.0×1.45 मिमी, LVPECL आउटपुट क्रिस्टल ऑसिलेटर
आउटपुट आवृत्ति सीमा 10MHz से 1500MHz तक
निम्न आपूर्ति वोल्टेज संचालनः 2.5V/3.3V
उत्कृष्ट निम्न चरण शोर और झटके
3-राज्य कार्य उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः सर्वर, एसएएन, ब्रॉडबैंड एक्सेस, स्मार्ट ग्रिड, गीगाबिट ईथरनेट, फाइबर चैनल आदि
RoHS अनुपालन और पीबी मुक्त
विनिर्देश
| प्रकार | 7J सीरीज LVPECL आउटपुट SMD ऑसिलेटर | ||
| आउटपुट प्रकार | एलवीपीईसीएल | ||
| आउटपुट लोड | 50Ω से Vcc-2V तक | ||
| आपूर्ति वोल्टेज | 2.5V/3.3V | ||
| आवृत्ति सीमा | 10~320MHz | 10~1500MHz | |
| आपूर्ति करंट | 100mA अधिकतम. | 50mA अधिकतम. | |
| समग्र आवृत्ति स्थिरता* | ±25ppm, ±50ppm, या निर्दिष्ट करें | ||
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें | ||
| भंडारण तापमान | -55~+125°C | ||
| वोल्टेज Vol (Max.) /Voh (Min.) | Vcc-1.62V /Vcc-1.026V | ||
| उदय (Tr) /पतन (Tf) समय | 1.0ns मैक्स. | ||
| कार्य चक्र | 45~55% | ||
| प्रारंभ समय | 2ms अधिकतम. | 10ms अधिकतम. | |
| चरण शोर (156.25MHz) @1KHz | -130dBc/Hz | -113dBc/Hz | |
| चरण Jitter (12KHz~20MHz) | 1 पीएस मैक्स. | ||
| उम्र बढ़ने (२५°C पर) | ± 3 पीपीएम/वर्ष अधिकतम | ||
| पैकिंग इकाई | 1000 पीसी/रिल | ||
*25°C पर आवृत्ति सहिष्णुता, तापमान में परिवर्तन, आपूर्ति वोल्टेज परिवर्तन, उम्र बढ़ने और कंपन सहित
आयाम [मिमी]
