| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके-5डी |
| एमओक्यू: | 100 पीसी |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | 1Kपीसी/रील |
| भुगतान की शर्तें: | टी/टी |

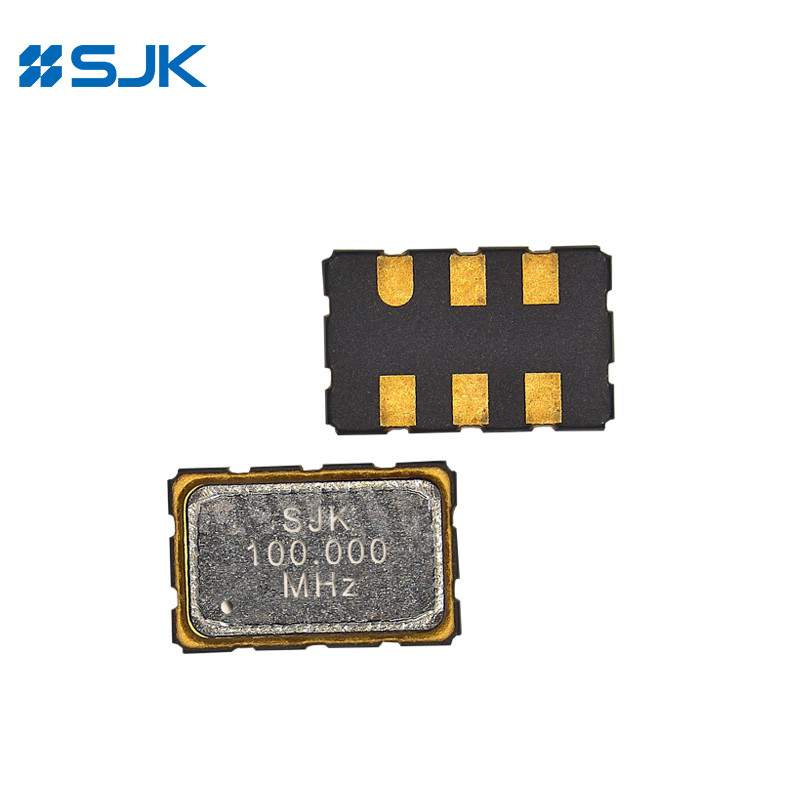

एसएमडी 5032 एलवीडीएस अंतर थरथरानवाला 10 ~ 320 मेगाहर्ट्ज ± 50 पीपीएम के साथ ऑप्टिकल अनुप्रयोग के लिए
विशेषताएं
अंतर आउटपुट (एलवीडीएस आउटपुट)
आउटपुट आवृत्ति रेंज 10MHz से 320MHz तक
2.5V/3.3V ऑपरेटिंग वोल्टेज, उच्च गति प्रकार
उत्कृष्ट निम्न चरण शोर और झटके
3-राज्य कार्य उपलब्ध है
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोगः पीसी, सर्वर, ऑप्टिकल ट्रांसमिशन डिवाइस, संचार डिवाइस, फाइबर चैनल, ईथरनेट, आदि
RoHS अनुपालन / पीबी मुक्त
विनिर्देश
| प्रकार | 5 डी सीरीज एलवीडीएस आउटपुट एसएमडी ऑसिलेटर |
| आउटपुट प्रकार | एलवीडीएस |
| आउटपुट लोड | 100Ω |
| आपूर्ति वोल्टेज | 2.5V/3.3V |
| आवृत्ति सीमा | 10~320MHz |
| आपूर्ति करंट | 50mA अधिकतम. |
| समग्र आवृत्ति स्थिरता* | ± 50 पीपीएम, या निर्दिष्ट करें |
| परिचालन तापमान | -40~+85°C, या निर्दिष्ट करें |
| भंडारण तापमान | -55~+125°C |
| वोल्टेज Vol (Max.) /Voh (Min.) | 0.9V /1.6V |
| उदय (Tr) /पतन (Tf) समय | 1s अधिकतम. |
| कार्य चक्र | 45~55% |
| प्रारंभ समय | 3ms अधिकतम. |
| चरण शोर (156.25MHz) @1KHz | -105dBc/Hz |
| चरण Jitter (12KHz~20MHz) | 1 पीएस मैक्स. |
| उम्र बढ़ने (२५°C पर) | ± 3 पीपीएम/वर्ष अधिकतम |
| पैकिंग इकाई | 1000 पीसी/रिल |
*25°C पर आवृत्ति सहिष्णुता, तापमान में भिन्नता, आपूर्ति वोल्टेज भिन्नता, उम्र बढ़ने और कंपन सहित।

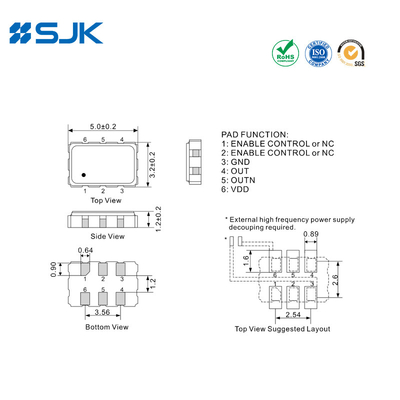

आयाम [मिमी]
