| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसजेके एस20 |
| एमओक्यू: | 100 नग |
| कीमत: | $0.55/pieces 100-999 pieces |

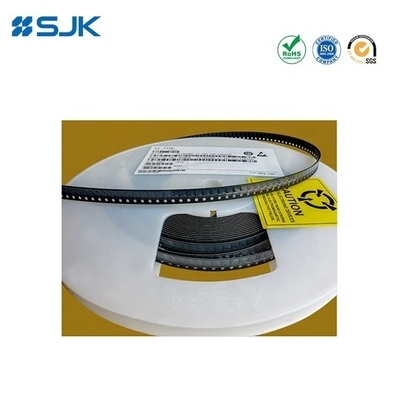

| पैकेजिंग विवरण: | डीआईपी उत्पादों के लिए थोक पैक, एसएमडी उत्पाद के लिए टेप और रियल |

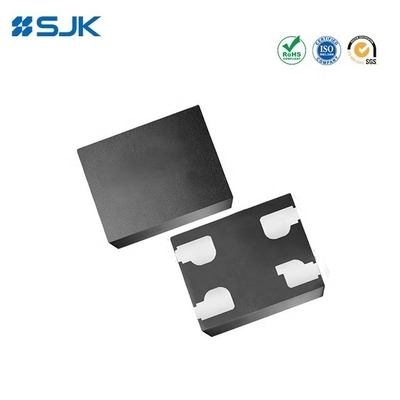

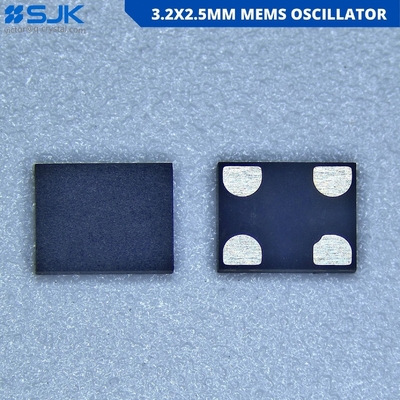

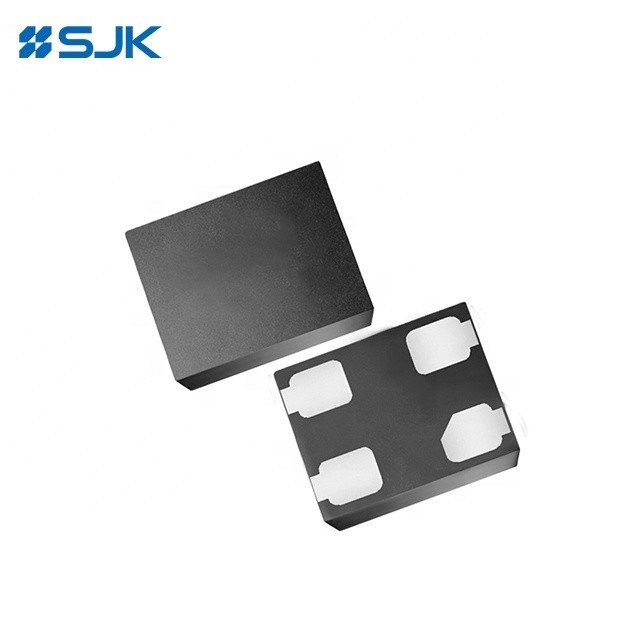

अनुप्रयोग
पारंपरिक थरथरानवाला की कमी के कारण, प्रोग्राम करने योग्य एमईएमएस थरथरानवाला एक आदर्श ड्रॉप-इन प्रतिस्थापन हैं। उच्च स्थिरता, कम वर्तमान खपत और 1 सप्ताह के रूप में कम नेतृत्व समय प्रदान करता है।
प्रोग्राम करने योग्य एमईएमईएस ओएससी सभी व्यक्तिगत आवृत्तियों, विभिन्न मानक पैकेजों और वोल्टेज में उपलब्ध हैं।
विशेषताएं
| आइटम/प्रकार | SJK8008 |
| आउटपुट प्रकार | एलवीसीएमओएस/एचसीएमओएस |
| आवृत्ति सीमा | 1~110MHz |
| आपूर्ति वोल्टेज | 1.8V~3.3V |
| आवृत्ति स्थिरता | ±20ppm~±50ppm, या निर्दिष्ट करें |
| वर्तमान खपत | 4.5mA अधिकतम. |
| स्टैंडबाय करंट | 4.3mA अधिकतम. |
| ओई निष्क्रिय करंट | 4.2mA अधिकतम. |
| परिचालन तापमान | -40 से +85°C |
| कार्य चक्र | 45~55% |
| उदय/पतन का समय | 2.5ns अधिकतम. |
| वोल्टेज Vol (Max.) /Voh (Min.) | 10%Vcc /90%Vcc |
| वोल्टेज Vil (Max.) /Vih (Min.) | 30%Vcc /70%Vcc |
| इनपुट-पुल-अप प्रतिबाधा | 150KΩ अधिकतम. (पिन1 तर्क उच्च) |
| 2MΩ मिन. (पिन1 लॉजिक लो) | |
| प्रारंभ समय | 5ms अधिकतम. |
| समय को सक्षम/अक्षम करें | अधिकतम 130 एनएस. |
| पुनः आरंभ समय | 5ms अधिकतम. |
| आरएमएस पीरियड जिटर | 3 पीएस अधिकतम. |
| पीक से पीक पीरियड जिटर | 30 पीएस अधिकतम. |
| आरएमएस चरण जिटर (12KHz~20MHz) | 2 पीएस अधिकतम. |
| भंडारण तापमान | -60~+150°C |
| पैकिंग इकाई | 2016 /2520 /3225: 3000pcs./reel 5032 /7050: 1000pcs/reel |
*संपर्कविक्टरयदि आपको अन्य विनिर्देशों या घटकों की आवश्यकता है जो अलीबाबा पर सूचीबद्ध नहीं हैं।
आयाम
इकाइयाँ: मिमी
एसएमडी प्रकार
| एसजेके श्रृंखला | क्रॉस रेफरेंस | आकार (L×W×H) मिमी | आवृत्ति सीमा | आवृत्ति स्थिरता | आउटपुट प्रकार | आपूर्ति वोल्टेज | |
|
1एन-2016 | ईपीएसओएन एब्राकोन | SG2016 एएसए | 2.0×1.6×0.75 | 0.25MHz
तक
180MHz
| ±15 पीपीएम
±20 पीपीएम
± 25 पीपीएम
| CMOS
| 1.8V
2.5V
3V
3.3V
5V
|
|
2एन-2520 | ईपीएसओएन एब्राकोन | SG-210STF एएसडी | 2.5×2.0×0.8 | ||||
|
3एन-3225 | ईपीएसओएन एब्राकोन | SG3225 एएसई | 3.2×2.5×10 | ||||
|
| ईपीएसओएन एब्राकोन | SG5032 एएसएफ | 5.0×3.2×12 | ||||
|
| ईपीएसओएन एब्राकोन | SG7050 एएसवी | 7.0×5.0×13 | ||||
डीआईपी और एसएमडी धातु के मामले का प्रकार
| एसजेके श्रृंखला | आकार (L×W×H) मिमी | आवृत्ति सीमा | आवृत्ति स्थिरता | आउटपुट प्रकार | आपूर्ति वोल्टेज |
|
9एन-1490 | 14 गुना 9.6 गुना 5.4 | 0.25MHz
तक
180MHz
| ±15 पीपीएम
| CMOS
|
3.3V
5V |
|
6MF पूर्ण आकार | 20×13×53 | ||||
|
6MH आधा आकार | 13 गुना 13 गुना 53 |
कंपनी
हमारी कंपनी शेन्ज़ेन क्रिस्टल प्रौद्योगिकी औद्योगिक कं, लिमिटेड ने अपनी यात्रा शुरू की1989 मेंशेन्ज़ेन शहर में, सिरेमिक और क्वार्ट्ज क्रिस्टल का निर्माण। इस वर्ष 2021 तक, हमारे पास 2 कारखाने और 3 कार्यालय हैं जो कई उत्पाद लाइनों का निर्माण और आपूर्ति करते हैंः32.768 kHz क्रिस्टल, मेगाहर्ट्ज क्रिस्टल, क्वार्ट्ज फिल्टर, क्वार्ट्ज ऑसिलेटर/ TCXO/ VCXO/ VC-TCXO/ OCXO, MEMS ऑसिलेटर, सिरेमिक अनुनाद/फिल्टर और SAW अनुनाद/फिल्टरहमारे ब्रांड नाम के तहतएसजेके, हमें घरेलू बाजार में अग्रणी निर्माताओं में से एक के रूप में तैनात किया।
प्रमाणपत्र और पुरस्कार
+हमारे सभी कारखाने ISO9001 और ISO14001 गुणवत्ता मानकों के साथ प्रमाणित हैं।2024 में नवीनीकृत करने के लिए।
+उच्च-तकनीकी उद्यम का शेन्ज़ेन प्रमाणन प्राप्त किया।वर्ष २००८
+चीन के इलेक्ट्रॉनिक घटक उद्योग में शीर्ष 10 संभावित उद्यम से सम्मानित।वर्ष 2010
+ चीन के इलेक्ट्रॉनिक्स उद्योग में अग्रणी उद्यम से सम्मानित।वर्ष 2015.
हम क्या प्रदान करते हैं
+अपने सभी आवृत्ति नियंत्रण भागों के लिए एक बंद आपूर्ति।
+समर्पित एफएई टीम पीसीबी परीक्षण, लोड क्षमता मिलान, और किसी भी बिक्री के बाद तकनीकी सहायता प्रदान करती है।
+180 वारंटी और वापसी नीति।
+हमारे सभी कारखाने आईएसओ प्रमाणित हैं और हमारे घटक रोएचएस और रीच मानकों का अनुपालन करते हैं।
+निर्दोष ग्राहक सेवा. हम उसी दिन के भीतर आपकी पूछताछ का जवाब देंगे! संपर्क करेंविक्टरनीचे कुछ के लिएतुमपूछना चाहते हैं. या कॉल(86) 13122606630.
मेले और प्रदर्शनी
एसजेके नियमित रूप से इलेक्ट्रॉनिक्स, ऑटोमोटिव, दूरसंचार, रोबोटिक्स और कई अन्य उद्योगों से संबंधित सभी राष्ट्रीय और अंतर्राष्ट्रीय प्रदर्शनियों में भाग लेता है।
साझेदार
नीचे हमारे कुछ सबसे प्रसिद्ध ग्राहक और भागीदार दुनिया भर में हैं।
1क्या आप एक निर्माता हैं?
हम क्रिस्टल, ऑसिलेटर और फिल्टर में 30 वर्षों के अनुभव के साथ एक विनिर्माण कंपनी हैं।
हमारी उत्पादन सीमाएसीटी हैप्रत्येक क्रिस्टल श्रृंखला के लिए 1M टुकड़े/महीने।
2आपका डिलीवरी का समय कितना है?
नेतृत्व समय विभिन्न घटक परिवारों के लिए भिन्न होता है। हमारे सामान्य नेतृत्व समय निम्नलिखित हैंः
| क्रिस्टल | 2-4 सप्ताह |
| ऑसिलेटर | 4-6 सप्ताह |
| एमईएमएस ओएससी | 1 सप्ताह |
| TCXO वीसीएक्सओ वीसी-टीसीएक्सओ OCXO | 4 से 10 सप्ताह |
| स्टॉक में | पैकेज शिपिंग के समय से 3 से 5 कार्य दिवसों के भीतर भेजने के लिए तैयार है। |
3क्या आप नमूने प्रदान करते हैं?
हम बिना किसी समझौता के 10-20 निःशुल्क नमूने प्रदान करते हैं। संपर्क करेंविक्टरनीचे और उससे पूछें कि आपको किन भागों की आवश्यकता है।(86) 13122606630.
4क्या आप असामान्य और व्यक्तिगत आवृत्ति भागों का निर्माण कर सकते हैं?
हाँ, हम कस्टम आवृत्तियों का निर्माण करते हैं. नेतृत्व समय 1-2 सप्ताह अधिक समय लगेगा.
5विस्तृत उद्धरण के लिए मुझे कौन से मापदंड प्रदान करने होंगे?
बुनियादी मापदंडों हम पता करने की जरूरत हैआकार, आवृत्ति, भार क्षमता, पीपीएम और मात्रा. आपूर्तिवोल्टेजऑसिलेटर के लिए भी आवश्यक है।
यदि आवश्यक हो, तो हम अन्य मापदंडों पर सलाह दे सकते हैं।
6आपका ब्रांड नाम क्या है?के लिए खड़े हैं?
एसआतिष्करण की गुणवत्ता
Jसमय पर सेवा
कई लागत प्रस्ताव
हम अपने उत्पादों की पेशकश करते समय इन सिद्धांतों में दृढ़ता से विश्वास करते हैं।
