| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसएमडी 2520 एमईएमएस 8008 19.200 मेगाहर्ट्ज |
| एमओक्यू: | 3000 टुकड़े |
| कीमत: | $0.55 - $0.65/pieces |

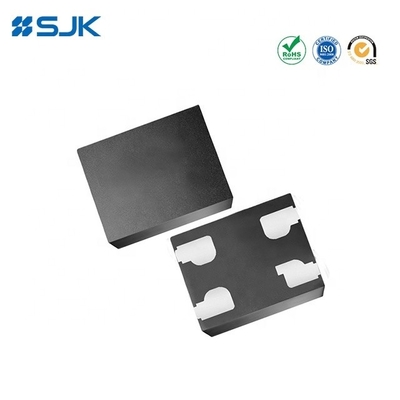

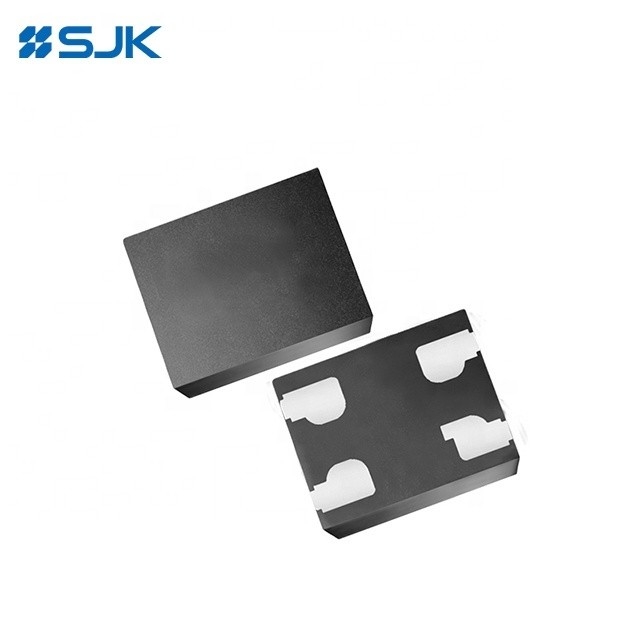

SJK8008 प्रोग्राम करने योग्य ऑसिलेटर
मॉडल: SJK8008 सीरीज़ कम पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर
आवृत्ति सीमाः 1~110MHz
आउटपुट प्रकारः LVCMOS/HCMOS
आपूर्ति वोल्टेजः 1.8V~3.3V
आवृत्ति स्थिरताः ±20ppm
आकारः 2.0x1.6, 2.5x2.0, 3.2x2.5, 5.0x3.2, 7.0x5.0 मिमी
अनुप्रयोगः ईथरनेट, यूएसबी, चिकित्सा इलेक्ट्रॉनिक्स, डेटा सेंटर, ऑडियो और वीडियो, आदि
| विनिर्देश और आयाम |
SJK8008 सीरीज लो पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर की विशेषताएं
आवृत्ति रेंज 1MHz से 110MHz तक
उत्कृष्ट आवृत्ति स्थिरता ±20ppm तक कम
1.8V पर 3.5mA की कम बिजली की खपत
लंबे समय तक बैटरी जीवन के लिए स्टैंडबाय मोड
5ms का तेज़ प्रारंभ समय
LVCMOS/HCMOS आउटपुट प्रकार
आकार 2.0×1 के साथ।6, 2.5×2.0, 3.2×2.5, 5.0×3.2, 7.0×5.0 मिमी×मिमी
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोग: डीएससी, ईथरनेट, यूएसबी, एसएटीए, आईपी कैम, मेडिकल इलेक्ट्रॉनिक्स, ऑडियो और वीडियो, डेटा सेंटर, आदि
RoHS अनुपालन / पीबी मुक्त
SJK8008 सीरीज़ के कम पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर के इलेक्ट्रॉनिक विनिर्देश
| आइटम/प्रकार | SJK8008 |
| आउटपुट प्रकार | एलवीसीएमओएस/एचसीएमओएस |
| आवृत्ति सीमा | 1~110MHz |
| आपूर्ति वोल्टेज | 1.8V~3.3V |
| आवृत्ति स्थिरता | ±20ppm~±50ppm, या निर्दिष्ट करें |
| वर्तमान खपत | 4.5mA अधिकतम. |
| स्टैंडबाय करंट | 4.3mA अधिकतम. |
| ओई निष्क्रिय करंट | 4.2mA अधिकतम. |
| परिचालन तापमान | -40 से +85°C |
| कार्य चक्र | 45~55% |
| उदय/पतन का समय | 2.5ns अधिकतम. |
| वोल्टेज Vol (Max.) /Voh (Min.) | 10%Vcc /90%Vcc |
| वोल्टेज Vil (Max.) /Vih (Min.) | 30%Vcc /70%Vcc |
| इनपुट-पुल-अप प्रतिबाधा | 150KΩ अधिकतम. (पिन1 तर्क उच्च) |
| 2MΩ मिन. (पिन1 लॉजिक लो) | |
| प्रारंभ समय | 5ms अधिकतम. |
| समय को सक्षम/अक्षम करें | अधिकतम 130 एनएस. |
| पुनः आरंभ समय | 5ms अधिकतम. |
| आरएमएस पीरियड जिटर | 3 पीएस अधिकतम. |
| पीक से पीक पीरियड जिटर | 30 पीएस अधिकतम. |
| आरएमएस चरण जिटर (12KHz~20MHz) | 2 पीएस अधिकतम. |
| भंडारण तापमान | -60~+150°C |

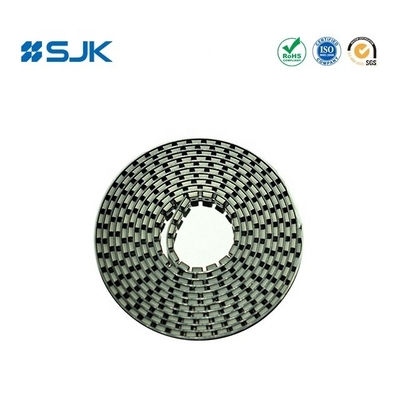

| पैकिंग इकाई | 2016 /2520 /3225: 3000pcs./reel 5032 /7050: 1000pcs/reel |

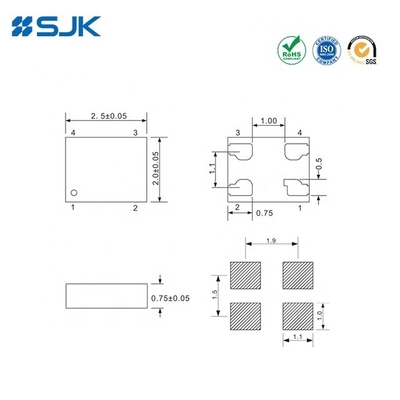

पिन फ़ंक्शन और आयाम:
नोटः विनिर्देश बिना पूर्व सूचना के बदल सकते हैं। कृपया पीडीएफ फाइल के लिए हमारे बिक्री इंजीनियर के साथ पुष्टि करें।
