| ब्रांड नाम: | SJK |
| मॉडल संख्या: | एसएमडी एमईएमएस 8008 106.25MHz |
| एमओक्यू: | 100 नग |
| कीमत: | $0.50/pieces 100-999 pieces |
| पैकेजिंग विवरण: | डीआईपी उत्पादों के लिए थोक पैक, एसएमडी उत्पाद के लिए टेप और रियल |

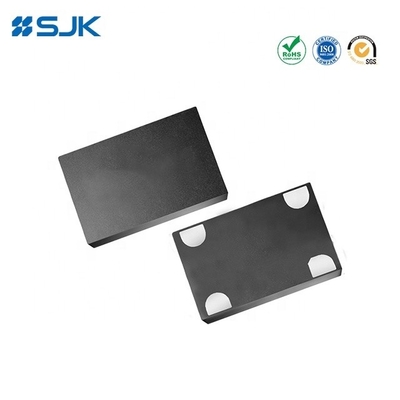

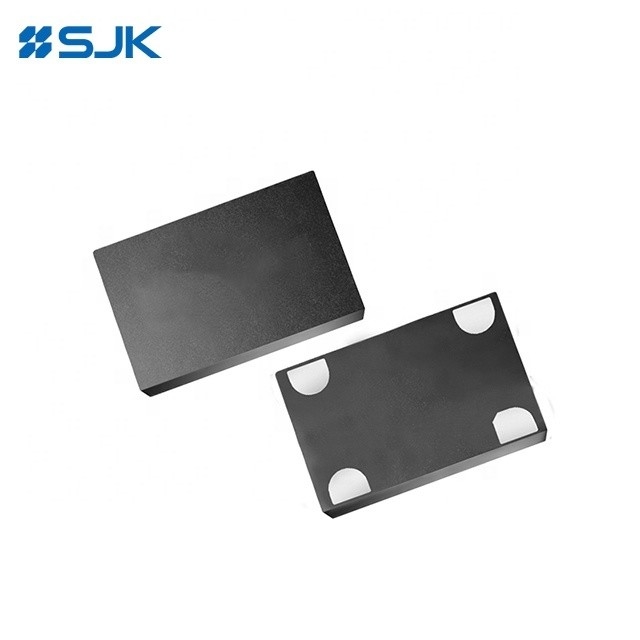

SJK8008 प्रोग्राम करने योग्य ऑसिलेटर
मॉडल: SJK8008 सीरीज़ कम पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर
आवृत्ति सीमाः 1~110MHz
आउटपुट प्रकारः LVCMOS/HCMOS
आपूर्ति वोल्टेजः 1.8V~3.3V
आवृत्ति स्थिरताः ±20ppm
आकारः 2.0x1.6, 2.5x2.0, 3.2x2.5, 5.0x3.2, 7.0x5.0 मिमी
अनुप्रयोगः ईथरनेट, यूएसबी, चिकित्सा इलेक्ट्रॉनिक्स, डेटा सेंटर, ऑडियो और वीडियो, आदि
|
विनिर्देश और आयाम |
SJK8008 सीरीज कम पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर की विशेषताएं
आवृत्ति रेंज 1MHz से 110MHz तक
उत्कृष्ट आवृत्ति स्थिरता ±20ppm तक कम
1.8V पर 3.5mA की कम बिजली की खपत
लंबे समय तक बैटरी जीवन के लिए स्टैंडबाय मोड
5ms का तेज़ प्रारंभ समय
LVCMOS/HCMOS आउटपुट प्रकार
आकार 2.0×1 के साथ।6, 2.5×2.0, 3.2×2.5, 5.0×3.2, 7.0×5.0 मिमी×मिमी
स्वचालित माउंटिंग और रिफ्लो सोल्डरिंग
अनुप्रयोग: डीएससी, ईथरनेट, यूएसबी, एसएटीए, आईपी कैम, मेडिकल इलेक्ट्रॉनिक्स, ऑडियो और वीडियो, डेटा सेंटर, आदि
RoHS अनुपालन / पीबी मुक्त
SJK8008 सीरीज़ के कम पावर MHz MEMS प्रोग्राम करने योग्य ऑसिलेटर के इलेक्ट्रॉनिक विनिर्देश
|
आइटम/प्रकार |
SJK8008 |
|
आउटपुट प्रकार |
एलवीसीएमओएस/एचसीएमओएस |
|
आवृत्ति सीमा |
1~110MHz |
|
आपूर्ति वोल्टेज |
1.8V~3.3V |
|
आवृत्ति स्थिरता |
±20ppm~±50ppm, या निर्दिष्ट करें |
|
वर्तमान खपत |
4.5mA अधिकतम. |
|
स्टैंडबाय करंट |
4.3mA अधिकतम. |
|
ओई निष्क्रिय करंट |
4.2mA अधिकतम. |
|
परिचालन तापमान |
-40 से +85°C |
|
कार्य चक्र |
45~55% |
|
उदय/पतन का समय |
2.5ns अधिकतम. |
|
वोल्टेज Vol (Max.) /Voh (Min.) |
10%Vcc /90%Vcc |
|
वोल्टेज Vil (Max.) /Vih (Min.) |
30%Vcc /70%Vcc |
|
इनपुट-पुल-अप प्रतिबाधा |
150KΩ अधिकतम. (पिन1 तर्क उच्च) |
|
2MΩ मिन. (पिन1 लॉजिक लो) |
|
|
प्रारंभ समय |
5ms अधिकतम. |
|
समय को सक्षम/अक्षम करें |
अधिकतम 130 एनएस. |
|
पुनः आरंभ समय |
5ms अधिकतम. |
|
आरएमएस पीरियड जिटर |
3 पीएस अधिकतम. |
|
पीक से पीक पीरियड जिटर |
30 पीएस अधिकतम. |
|
आरएमएस चरण जिटर (12KHz~20MHz) |
2 पीएस अधिकतम. |
|
भंडारण तापमान |
-60~+150°C |
|
पैकिंग इकाई |
2016 /2520 /3225: 3000pcs./reel 5032 /7050: 1000pcs/reel |

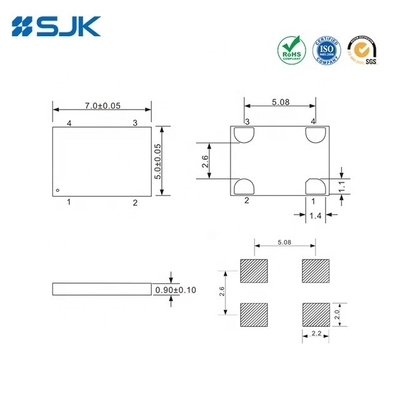

पिन फ़ंक्शन और आयाम:
नोटः विनिर्देश बिना पूर्व सूचना के बदल सकते हैं। कृपया पीडीएफ फाइल के लिए हमारे बिक्री इंजीनियर के साथ पुष्टि करें।
